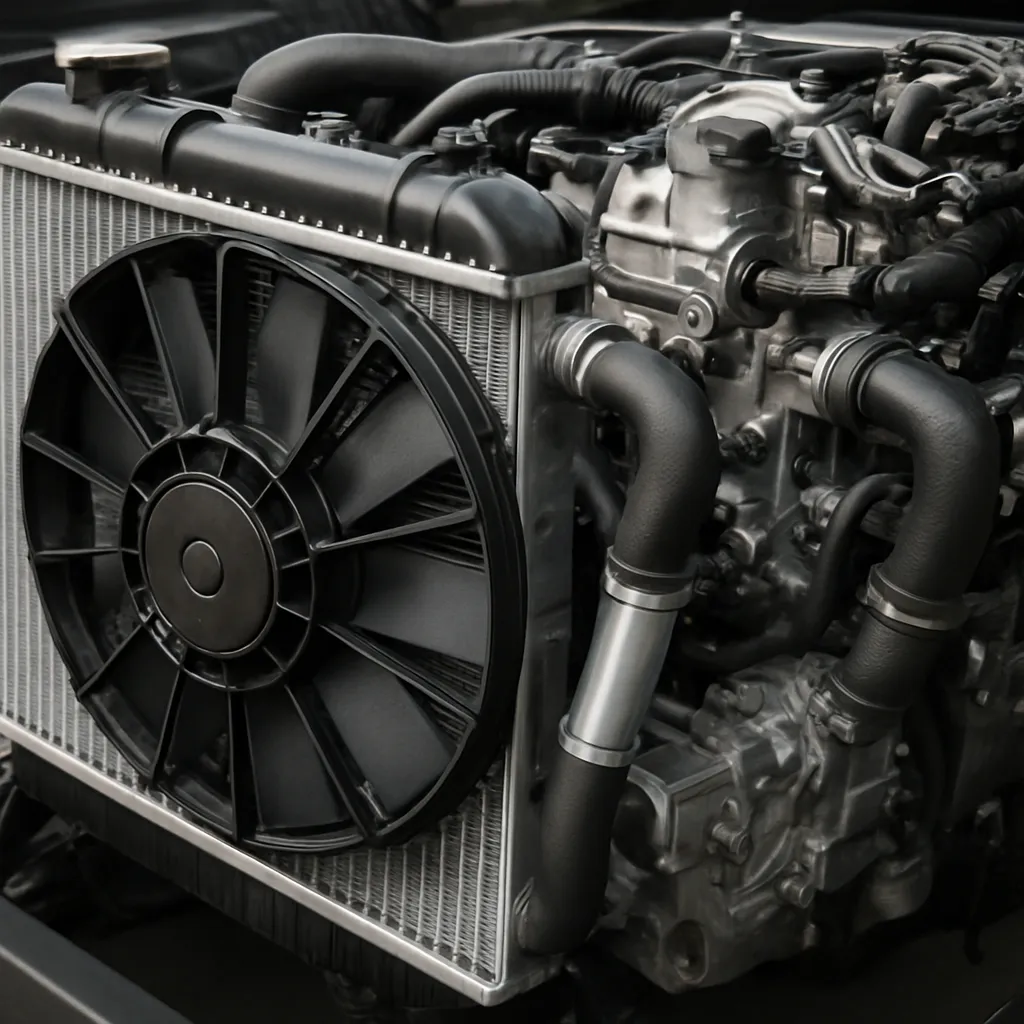

Rosnące wymagania dotyczące efektywności energetycznej, norm emisji spalin oraz komfortu użytkowania pojazdów sprawiają, że układy chłodzenia silników spalinowych stają się jednym z kluczowych obszarów innowacji w przemyśle motoryzacyjnym. To właśnie od sposobu zarządzania temperaturą zależy nie tylko trwałość jednostki napędowej, ale także jej sprawność, poziom hałasu, zużycie paliwa i możliwość spełnienia rygorystycznych regulacji prawnych. Współczesne konstrukcje wykraczają daleko poza klasyczne rozwiązania z mechaniczną pompą i prostym termostatem, przekształcając układ chłodzenia w złożony, sterowany elektronicznie system zarządzania ciepłem, ściśle zintegrowany z całym pojazdem.
Znaczenie zarządzania ciepłem w nowoczesnych silnikach spalinowych
Podstawowym zadaniem układu chłodzenia jest utrzymanie optymalnej temperatury pracy silnika, jednak w praktyce funkcja ta rozszerza się na całościowe zarządzanie termiczne pojazdu. Współczesny samochód to gęsto upakowany zespół podzespołów, które generują lub wymagają ciepła: silnik spalinowy, skrzynia biegów, turbosprężarka, układy rekuperacji energii, akumulatory w wersjach hybrydowych, a także urządzenia komfortu, takie jak ogrzewanie i klimatyzacja. Zbyt wysoka temperatura prowadzi do przyspieszonego zużycia materiałów, degradacji oleju, spalania stukowego i uszkodzeń mechanicznych, natomiast zbyt niska powoduje wzrost tarcia, wyższe zużycie paliwa i emisję zanieczyszczeń.
Silnik spalinowy najlepiej pracuje w stosunkowo wąskim przedziale temperatur, zwykle wynoszącym około 90–110°C dla cieczy chłodzącej oraz znacznie wyższych wartości w obrębie komory spalania. Historycznie układy chłodzenia były projektowane tak, aby utrzymywać temperaturę poniżej granicy bezpieczeństwa, co w praktyce często oznaczało chłodzenie „na wyrost”. Skutkowało to wydłużonym czasem nagrzewania, wyższym zużyciem paliwa na krótkich trasach i gorszą emisją spalin. Współczesne systemy dążą do możliwie szybkiego osiągnięcia temperatury roboczej i jej precyzyjnego utrzymania, a także do selektywnego chłodzenia poszczególnych stref silnika, zgodnie z aktualnym obciążeniem i warunkami jazdy.
Znaczenie układu chłodzenia wzrosło wraz z upowszechnieniem doładowania. Turbosprężarki i kompresory mechaniczne drastycznie podnoszą temperaturę powietrza w dolocie, co wymaga stosowania wymienników ciepła, takich jak intercoolery powietrzno–powietrzne lub powietrzno–wodne. Dodatkowo rosnące stopnie sprężania i strategie spalania ubogiej mieszanki zwiększają obciążenia cieplne głowicy i denek tłoków. Bez zaawansowanego układu chłodzenia wykorzystującego pompę elektryczną, zawory sterujące przepływem i elektronicznie zarządzane termostaty, osiągnięcie pożądanego kompromisu między osiągami a trwałością byłoby niemożliwe.
Nie można również pominąć wpływu regulacji prawnych. Normy emisji, takie jak Euro 6 czy kolejne planowane poziomy, zmuszają producentów do opracowywania złożonych systemów oczyszczania spalin. Wiele z tych systemów wymaga kontrolowanego zakresu temperatur, aby pracować efektywnie. Przykładowo, katalizatory trzydrogowe oraz filtr cząstek stałych w silnikach benzynowych i Diesla muszą zostać możliwie szybko doprowadzone do temperatury aktywacji. To z kolei wymusza precyzyjną koordynację między układem chłodzenia a układem wydechowym, często z wykorzystaniem układów recyrkulacji spalin, chłodzonych osobnymi wymiennikami.
Następnym istotnym aspektem jest komfort użytkownika. Kabinowe układy ogrzewania tradycyjnie bazowały na odzysku ciepła z cieczy chłodzącej, przepływającej przez nagrzewnicę. Współczesne pojazdy, zwłaszcza hybrydowe, w których silnik spalinowy może pracować w trybie przerywanym, potrzebują bardziej zaawansowanych rozwiązań takich jak elektryczne dogrzewacze czy pompy ciepła. Mimo że większość uwagi poświęca się napędom elektrycznym, również w klasycznych konstrukcjach spalinowych następuje integracja systemów HVAC z układami chłodzenia silnika, tak aby zoptymalizować zarówno zużycie paliwa, jak i komfort termiczny pasażerów.
Wreszcie, zarządzanie ciepłem wpływa na pakietowanie pojazdu i jego aerodynamikę. Rozmieszczenie chłodnic, kanałów powietrznych oraz przewodów cieczy chłodzącej determinuje kształt przodu nadwozia, wielkość wlotów powietrza i rozwiązania z zakresu aktywnej aerodynamiki, na przykład klapki sterowane elektronicznie w kratce chłodnicy. Producenci dążą do ograniczenia oporu powietrza poprzez inteligentne sterowanie strumieniami chłodzącymi, co wymaga ścisłej współpracy projektantów nadwozia, specjalistów od termiki i inżynierów układów napędowych. W rezultacie układ chłodzenia z prostej instalacji wspomagającej pracę silnika stał się integralną częścią kompletnej architektury pojazdu.
Nowoczesne komponenty i architektury układów chłodzenia
Tradycyjny układ chłodzenia opierał się na mechanicznej pompie cieczy napędzanej paskiem od wału korbowego, mechanicznym lub wiskotycznym wentylatorze oraz prostym termostacie otwierającym się przy określonej temperaturze. Takie rozwiązanie miało ograniczoną elastyczność, ponieważ wydajność pompy i wentylatora ściśle zależała od prędkości obrotowej silnika, a możliwość regulacji była minimalna. Dążenie do redukcji zużycia paliwa i emisji spalin doprowadziło do pojawienia się szeregu zaawansowanych komponentów, które umożliwiają dynamiczną kontrolę przepływu i temperatury cieczy chłodzącej.
Jednym z kluczowych elementów nowej generacji jest elektryczna pompa wody. Zamiast być na stałe sprzęgnięta z wałem korbowym, pompa taka jest napędzana silnikiem elektrycznym sterowanym przez jednostkę ECU. Pozwala to na całkowite uniezależnienie wydajności pompowania od obrotów silnika. Przy małym obciążeniu lub podczas fazy nagrzewania przepływ może być znacznie ograniczony, co przyspiesza osiągnięcie temperatury roboczej. Podczas wysokiego obciążenia możliwe jest z kolei zwiększenie cyrkulacji, nawet przy niskich obrotach, na przykład w sytuacjach jazdy pod dużym obciążeniem przy niewielkiej prędkości pojazdu. Dodatkową zaletą jest możliwość kontynuowania chłodzenia po wyłączeniu zapłonu w celu ochrony turbosprężarki lub komponentów elektrycznych.
Współczesne układy coraz częściej stosują także elektronicznie sterowane termostaty lub zawory rozdzielające, które w porównaniu z termostatami woskowymi reagują szybciej i pozwalają na modulację stopnia otwarcia w sposób ciągły. Sterownik silnika, korzystając z danych z czujników temperatury, obciążenia, prędkości jazdy oraz warunków otoczenia, może dynamicznie dobierać docelową temperaturę cieczy chłodzącej. Przykładowo, podczas jazdy ze stałą prędkością na autostradzie możliwe jest dopuszczenie nieco wyższej temperatury, co poprawia sprawność termiczną i zmniejsza tarcie wewnętrzne. W sytuacjach wysokiego obciążenia, gdy istnieje ryzyko spalania stukowego, docelową temperaturę można nieco obniżyć, poprawiając stabilność procesu spalania.
Znaczącą innowacją jest również integracja kilku funkcji w jednym module zarządzania cieczą chłodzącą. Zamiast tradycyjnych, rozproszonych elementów, coraz częściej stosuje się kompaktowe moduły, w których zintegrowane są kanały przepływowe, zawory, bypassy i króćce przyłączeniowe. Tego typu moduł może jednocześnie obsługiwać obieg główny silnika, obieg nagrzewnicy, chłodnicę oleju, wymiennik ciepła EGR oraz chłodzenie turbosprężarki. Zmniejsza to masę, liczbę połączeń podatnych na nieszczelności i ułatwia montaż. Co ważne, takie moduły są w stanie selektywnie ograniczać lub zwiększać przepływ do konkretnych odbiorników ciepła w zależności od warunków, co wpisuje się w ideę selektywnego chłodzenia.
Równolegle ewoluują materiały i konstrukcje samych wymienników ciepła. Chłodnice silnika wykonywane są z lekkich stopów aluminium, a ich wewnętrzne kanały optymalizowane są pod kątem maksymalizacji powierzchni wymiany ciepła przy minimalnym spadku ciśnienia. Postępuje także integracja różnych funkcji w jednym wymienniku, na przykład łączenie chłodnicy cieczy z chłodnicą powietrza doładowującego w postaci modułów front-end. Intercoolery powietrzno–wodne, stosowane w silnikach o wysokim stopniu doładowania, wymagają dodatkowego obiegu cieczy i zwykle osobnej chłodnicy niskotemperaturowej, co zwiększa złożoność całego systemu, ale pozwala na lepsze sterowanie temperaturą powietrza dolotowego oraz zmniejszenie objętości przewodów dolotowych.
W nowoczesnych architekturach stosuje się często wieloobiegowe układy chłodzenia. Oprócz klasycznego obiegu wysokotemperaturowego dla bloku silnika i głowicy pojawia się obieg niskotemperaturowy dla chłodzenia powietrza doładowującego, elektroniki mocy, akumulatorów trakcyjnych w pojazdach hybrydowych oraz niektórych elementów układu wydechowego. Każdy z tych obiegów może być wyposażony w osobną elektryczną pompę, zawory oraz czujniki, a wszystkie są koordynowane przez centralny moduł sterujący. Często wykorzystuje się wspólne zasobniki, specjalne wymienniki ciecz–ciecz oraz wielofunkcyjne zawory, które umożliwiają elastyczne łączenie lub rozdzielanie obiegów w zależności od potrzeb.
Istotnym kierunkiem rozwoju są także inteligentne wentylatory chłodnic, wyposażone w silniki elektryczne sterowane sygnałem PWM. Zastąpiły one tradycyjne sprzęgła wiskotyczne, które miały ograniczone możliwości modulacji. Dzięki precyzyjnemu sterowaniu prędkością obrotową wentylatora można znacznie zmniejszyć pobór mocy w sytuacjach, gdy pełna wydajność chłodzenia nie jest wymagana. Wentylatory te współpracują z aktywnymi żaluzjami w kratce wlotu powietrza, które pozostają zamknięte w celu poprawy aerodynamiki, dopóki nie pojawi się faktyczna potrzeba zwiększenia strumienia chłodzącego. Takie połączenie elektroniki, mechaniki i aerodynamiki wpisuje się w szerszy trend integracji sterowania termicznego z systemami zarządzania energią i przepływem powietrza.
W zaawansowanych pojazdach klasy premium i w samochodach sportowych pojawiają się jeszcze bardziej wyspecjalizowane rozwiązania, takie jak lokalne układy chłodzenia tłoków poprzez natrysk oleju, chłodzone kanały w głowicach cylindrów czy systemy sterowania przepływem cieczy przez blok silnika zgodnie z jego aktualnym obciążeniem. Wysokosprawne silniki z wtryskiem bezpośrednim, pracujące przy wysokim ciśnieniu doładowania, wymagają złożonego zarządzania ciepłem, aby zapewnić jednocześnie wysoką moc jednostkową, niskie zużycie paliwa i zgodność z normami emisji. Osiągnięcie takiego poziomu wymaga współdziałania zaawansowanych materiałów, precyzyjnej obróbki kanałów chłodzących oraz złożonego oprogramowania sterującego.
Przyszłe kierunki rozwoju i integracja z napędami zelektryfikowanymi
Silniki spalinowe stopniowo ustępują miejsca napędom elektrycznym w niektórych segmentach rynku, jednak w skali globalnej będą jeszcze przez długi czas odgrywać dominującą rolę, szczególnie w pojazdach ciężarowych, użytkowych i w regionach o ograniczonej infrastrukturze ładowania. W tym kontekście rozwój układów chłodzenia koncentruje się na dalszym zwiększaniu sprawności, redukcji strat i integracji z systemami napędów hybrydowych. Kluczem staje się pełne zarządzanie energią cieplną całego pojazdu, a nie tylko izolowane chłodzenie jednostki spalinowej.
Jednym z obszarów intensywnych badań są układy wykorzystujące wysoko temperaturowe obiegi cieczy, umożliwiające pracę silnika w zakresie temperatur wyższych niż tradycyjnie stosowane. Podniesienie temperatury cieczy chłodzącej, przy jednoczesnym utrzymaniu bezpieczeństwa komponentów, pozwala poprawić sprawność cyklu termodynamicznego i zmniejszyć straty na tarcie. Wymaga to jednak zastosowania nowych materiałów, powłok i uszczelek, a także zaawansowanego monitoringu temperatury w krytycznych miejscach. Tego typu kierunek może przynieść wymierne korzyści w pojazdach dalekodystansowych, gdzie długotrwała praca w stabilnych warunkach pozwala w pełni wykorzystać zalety podwyższonego zakresu temperatur.
Równolegle rozwijane są koncepcje wykorzystania ciepła odpadowego z silnika i układu wydechowego do odzysku energii. Technologie takie jak obiegi Rankine’a, termoelektryczne generatory czy zaawansowane systemy klimatyzacji oparte na sorpcji absorbują ciepło, które w przeciwnym razie zostałoby rozproszone do otoczenia. Integracja tych systemów z klasycznym układem chłodzenia jest złożona, ponieważ wymaga precyzyjnego bilansowania strumieni ciepła oraz synchronizacji pracy różnorodnych wymienników. Potencjalne korzyści w postaci obniżonego zużycia paliwa są jednak na tyle duże, że wielu producentów i dostawców komponentów intensywnie inwestuje w badania w tym zakresie, szczególnie w kontekście pojazdów ciężarowych i maszyn roboczych.
W przypadku napędów hybrydowych i typu plug-in integracja termiczna nabiera jeszcze większego znaczenia. Silnik spalinowy, silnik elektryczny, falowniki, akumulator trakcyjny i ładowarka pokładowa generują lub wymagają znaczących ilości ciepła. Tradycyjny podział na układ chłodzenia silnika i osobny układ chłodzenia akumulatora staje się coraz mniej efektywny. Zamiast tego dąży się do stworzenia jednego, zintegrowanego systemu zarządzania ciepłem, który może dynamicznie przenosić energię między poszczególnymi komponentami. Na przykład ciepło odpadowe z silnika może zostać wykorzystane do podgrzewania akumulatora w niskich temperaturach otoczenia, co poprawia jego sprawność i zdolność do przyjmowania ładunku.
Coraz większą rolę zaczynają odgrywać pompy ciepła, które w hybrydach i pojazdach elektrycznych przejmują zadania zarówno ogrzewania, jak i chłodzenia kabiny oraz podzespołów. W samochodach z silnikami spalinowymi pompy ciepła mogą wspierać klasyczny obieg chłodzenia i ogrzewania, szczególnie w skrajnych warunkach klimatycznych, zmniejszając obciążenie silnika i poprawiając ogólną efektywność energetyczną. Integracja pompy ciepła z obiegiem cieczy chłodzącej, nagrzewnicą, parownikiem i chłodnicą wysokotemperaturową wymaga skomplikowanej architektury zaworów i wymienników ciepła, ale pozwala na bardziej elastyczne i precyzyjne sterowanie przepływem energii cieplnej.
Zaawansowana elektronika i oprogramowanie odgrywają coraz większą rolę w planowaniu i realizacji strategii termicznych. Modele predykcyjne, uwzględniające topografię trasy, warunki ruchu i styl jazdy kierowcy, pozwalają przewidywać przyszłe obciążenia układu napędowego i odpowiednio wcześniej dostosowywać pracę układu chłodzenia. Jeśli system na podstawie danych z nawigacji przewiduje długi podjazd pod górę, może zawczasu obniżyć temperaturę cieczy chłodzącej i przygotować silnik oraz wymienniki na zwiększone obciążenie. Takie podejście minimalizuje ryzyko przegrzania i pozwala maksymalnie wykorzystać dostępne zasoby wymiany ciepła, jednocześnie ograniczając niepotrzebne straty energii w okresach niższego obciążenia.
W kontekście Przemysłu 4.0 i rozwoju pojazdów połączonych z chmurą obliczeniową możliwe staje się także zdalne monitorowanie stanu układów chłodzenia oraz aktualizacja strategii sterowania na podstawie danych z eksploatacji. Analiza tysięcy pojazdów poruszających się w różnych warunkach klimatycznych pozwala na identyfikację typowych scenariuszy obciążenia termicznego i optymalizację algorytmów sterowania. Pozwala to nie tylko na wydłużenie trwałości komponentów, ale również na lepsze dostosowanie pracy układu chłodzenia do realnych zachowań kierowców. W efekcie system staje się bardziej odporny na skrajne sytuacje, a jednocześnie nie zużywa niepotrzebnie energii w warunkach mniej wymagających.
Wraz z rozwojem materiałów kompozytowych i technologii druku 3D pojawiają się nowe możliwości projektowania kanałów chłodzących wewnątrz bloku silnika, głowicy czy elementów układu dolotowego. Złożone, organiczne geometrie, niemożliwe do uzyskania tradycyjnymi metodami odlewania czy obróbki, pozwalają lokalnie intensyfikować wymianę ciepła w krytycznych obszarach, jednocześnie minimalizując masę i objętość cieczy. Tego typu rozwiązania są szczególnie atrakcyjne w silnikach wysilonych oraz w zastosowaniach motorsportowych, gdzie każdy gram masy i stopień Celsjusza mają znaczenie. W dłuższej perspektywie technologie te mogą przeniknąć również do masowej produkcji, umożliwiając tworzenie jeszcze bardziej zoptymalizowanych termicznie konstrukcji.
Nie bez znaczenia pozostaje również aspekt ekologiczny związany z samymi płynami chłodzącymi. Tradycyjne mieszaniny wody i glikolu etylenowego zastępowane są przez formulacje oparte na glikolu propylenowym oraz dodatkach antykorozyjnych o mniejszym wpływie na środowisko. Badania koncentrują się także na zwiększeniu trwałości płynów, co ogranicza częstotliwość ich wymiany, zmniejsza ilość odpadów i koszty eksploatacji. W przyszłości możliwe jest zastosowanie zupełnie nowych mediów chłodzących w specjalistycznych zastosowaniach, na przykład cieczy dielektrycznych, które mogą jednocześnie chłodzić i izolować komponenty elektryczne w pojazdach o wysokim stopniu elektryfikacji.
Choć perspektywa pełnej elektryfikacji transportu wydaje się nieunikniona w długim horyzoncie czasowym, zaawansowane układy chłodzenia pozostaną kluczowym elementem konstrukcyjnym zarówno w pojazdach spalinowych, jak i elektrycznych. Wspólnym mianownikiem jest coraz większa złożoność systemów oraz rosnące znaczenie integracji termicznej wszystkich podzespołów. Świadome zarządzanie energią cieplną staje się jednym z głównych narzędzi inżynierów w dążeniu do redukcji zużycia paliwa, zwiększenia osiągów oraz spełnienia rosnących oczekiwań użytkowników i regulatorów. Dzięki temu układy chłodzenia, choć z pozoru niewidoczne i często niedoceniane, pełnią w nowoczesnym przemyśle motoryzacyjnym rolę znacznie ważniejszą, niż mogłoby się wydawać na pierwszy rzut oka.
