Stop tytanu od dekad należy do kluczowych materiałów wykorzystywanych w konstrukcji nowoczesnych statków powietrznych, lecz jego rola w lotniczych systemach bojowych nabrała szczególnego znaczenia wraz z upowszechnieniem technologii stealth, wysokomanewrowych platform bojowych oraz precyzyjnego uzbrojenia kierowanego. Wymagania stawiane współczesnym samolotom bojowym, śmigłowcom uderzeniowym, bezzałogowym statkom powietrznym czy pociskom manewrującym są tak wysokie, że tradycyjne stopy aluminium i stale wysokowytrzymałe coraz częściej okazują się niewystarczające. W tym kontekście stop tytanu staje się jednym z filarów przewagi technologicznej w przemyśle zbrojeniowym, łącząc w sobie niską masę, wysoką wytrzymałość, odporność korozyjną oraz stabilność właściwości w skrajnych warunkach temperaturowych i obciążeniowych.
Właściwości stopów tytanu istotne dla systemów bojowych
Stop tytanu jest materiałem o unikatowym zestawie parametrów, które czynią go szczególnie przydatnym w lotnictwie wojskowym. Najczęściej stosowanym stopem jest Ti‑6Al‑4V (tzw. stop 6‑4), zawierający około 6% aluminium i 4% wanadu, jednak w konstrukcjach bojowych wykorzystuje się szerokie spektrum stopów alfa, alfa‑beta i beta, dobieranych zależnie od wymagań danego elementu. Kluczową cechą jest wysoki stosunek wytrzymałości do masy – wyraźnie przewyższający stale konstrukcyjne i zbliżony do wysokowytrzymałych stopów aluminium, przy jednoczesnym zachowaniu znacznie lepszej odporności cieplnej i zmęczeniowej.
Gęstość tytanu wynosi około 4,5 g/cm³, a więc jest o mniej więcej 40% niższa niż stali, co przy odpowiednio zaprojektowanej geometrii elementu pozwala radykalnie obniżyć masę struktury płatowca przy zachowaniu lub nawet zwiększeniu jej nośności. W samolotach bojowych redukcja masy przekłada się wprost na zwiększenie zasięgu, poprawę przyspieszeń, krótszy czas reakcji, większą ilość przenoszonego uzbrojenia, a także możliwość przenoszenia dodatkowych systemów awionicznych bez przekroczenia dopuszczalnych obciążeń konstrukcyjnych. Tytanowe elementy strukturalne umożliwiają także optymalne rozłożenie masy w płatowcu, co jest niezwykle ważne dla zachowania stabilności oraz wymagań dotyczących środka ciężkości.
Jednym z najbardziej krytycznych parametrów jest wysoka temperatura topnienia tytanu (ponad 1660°C) oraz odporność na pełzanie i utratę wytrzymałości w podwyższonych temperaturach. To sprawia, że stopy tytanu doskonale sprawdzają się w rejonach blisko gorących części silników odrzutowych, w kanałach dolotowych, w strukturach mocujących silniki oraz w elementach przenoszących znaczne obciążenia aerodynamiczne przy dużych prędkościach. W odróżnieniu od wielu stopów aluminium, które tracą własności mechaniczne już przy temperaturach rzędu 150–200°C, stopy tytanu zachowują wysoką wytrzymałość do znacznie wyższych temperatur, co ma kluczowe znaczenie dla misji prowadzonych na bardzo dużych prędkościach i pułapach.
Kolejną istotną cechą jest wysoka odporność korozyjna, zarówno w warunkach atmosferycznych, jak i w środowiskach bardziej agresywnych – na przykład w obecności paliw lotniczych, płynów hydraulicznych, środków odladzających czy morskiej atmosfery, z którą mają do czynienia samoloty pokładowe i śmigłowce morskie. Na powierzchni tytanu naturalnie tworzy się trwała warstwa tlenku, która chroni materiał przed dalszą korozją. Pozwala to znacząco wydłużyć resursy elementów i zmniejszyć częstotliwość przeglądów, co z punktu widzenia eksploatacji w siłach zbrojnych oznacza wyższą gotowość bojową i niższe koszty cyklu życia platformy.
Stop tytanu posiada także dobrą odporność zmęczeniową oraz odporność na pękanie, co jest kluczowe dla elementów poddawanych cyklicznym obciążeniom podczas gwałtownych manewrów, startów i lądowań z krótkich lub pokładowych pasów, a także lotów na małej wysokości z dużymi przeciążeniami. Długotrwała eksploatacja w lotnictwie bojowym oznacza tysiące cykli obciążeń, często przekraczających 7–9 g, dlatego konstrukcje muszą być odporne na rozwój mikropęknięć i zjawiska zmęczeniowe. Zastosowanie stopów tytanu w kluczowych węzłach konstrukcyjnych pozwala zwiększyć bezpieczeństwo i wydłużyć okres międzyremontowy.
W środowisku walki istotne znaczenie ma także niska sygnatura radarowa i termiczna platform bojowych. Choć tytan nie jest materiałem „niewidzialnym” dla fal radarowych, jego właściwości elektromagnetyczne i możliwość precyzyjnego kształtowania geometrii elementów strukturalnych korzystnie współgrają z technologiami stealth. Tytanowe panele i wręgi można projektować tak, aby zapewniały odpowiedni kąt odbicia fal radarowych, a jednocześnie były kompatybilne z powłokami pochłaniającymi promieniowanie elektromagnetyczne. W połączeniu z kompozytami węglowymi i specjalistycznymi powłokami, stop tytanu staje się elementem złożonej układanki projektowej, której celem jest maksymalne utrudnienie wykrycia przez sensory przeciwnika.
Zastosowania stopu tytanu w lotniczych platformach bojowych
W nowoczesnych samolotach myśliwskich udział masowy stopów tytanu może sięgać 15–40% całkowitej masy płatowca, w zależności od filozofii projektowania i zakresu wykorzystania materiałów kompozytowych. W klasycznych samolotach czwartej generacji tytan najczęściej znajdował zastosowanie w elementach podwozia, węzłach mocowania skrzydeł, w strukturach centropłata oraz w elementach instalacji hydraulicznych. W nowszych konstrukcjach piątej generacji zakres jego użycia znacznie się rozszerzył, obejmując większe fragmenty struktury nośnej, osłony termiczne, zaawansowane węzły mocowania uzbrojenia wewnątrz komór oraz elementy integrujące moduły awioniki.
W konstrukcji kadłubów i skrzydeł samolotów bojowych stop tytanu wykorzystywany jest do budowy dźwigarów, wręg, podłużnic oraz paneli skorupowych w obszarach szczególnie narażonych na obciążenia. Pozwala to tworzyć lekkie, ale bardzo wytrzymałe segmenty, które przenoszą ogromne siły generowane podczas gwałtownych manewrów czy lotu z prędkościami zbliżonymi do barier aerodynamicznych. W rejonach zbiegu skrzydła z kadłubem, węzłów mocowania stateczników, a także w okolicach wlotów powietrza i konstrukcji komór uzbrojenia, stopy tytanu pełnią rolę fundamentalnych elementów zapewniających integralność całej struktury w najbardziej obciążonych obszarach płatowca.
Podwozie samolotów bojowych to kolejna dziedzina, w której stop tytanu uzyskał pozycję niemal standardu. Amortyzatory, golenie, trzpienie, sworznie oraz elementy mocujące wykonane z tytanu stanowią kompromis między odpornością na wysokie obciążenia dynamiczne a ograniczeniem masy. Starty i lądowania na krótkich pasach, na pokładach lotniskowców, na nawierzchniach nieprzygotowanych lub uszkodzonych wymagają od podwozia ogromnej wytrzymałości. Tytan, dzięki wysokiej udarności i odporności na zmęczenie, umożliwia ograniczenie ryzyka pęknięć i odkształceń trwałych, a jednocześnie zmniejsza masę elementów ruchomych, co korzystnie wpływa na dynamikę pracy systemów chowania i wypuszczania podwozia.

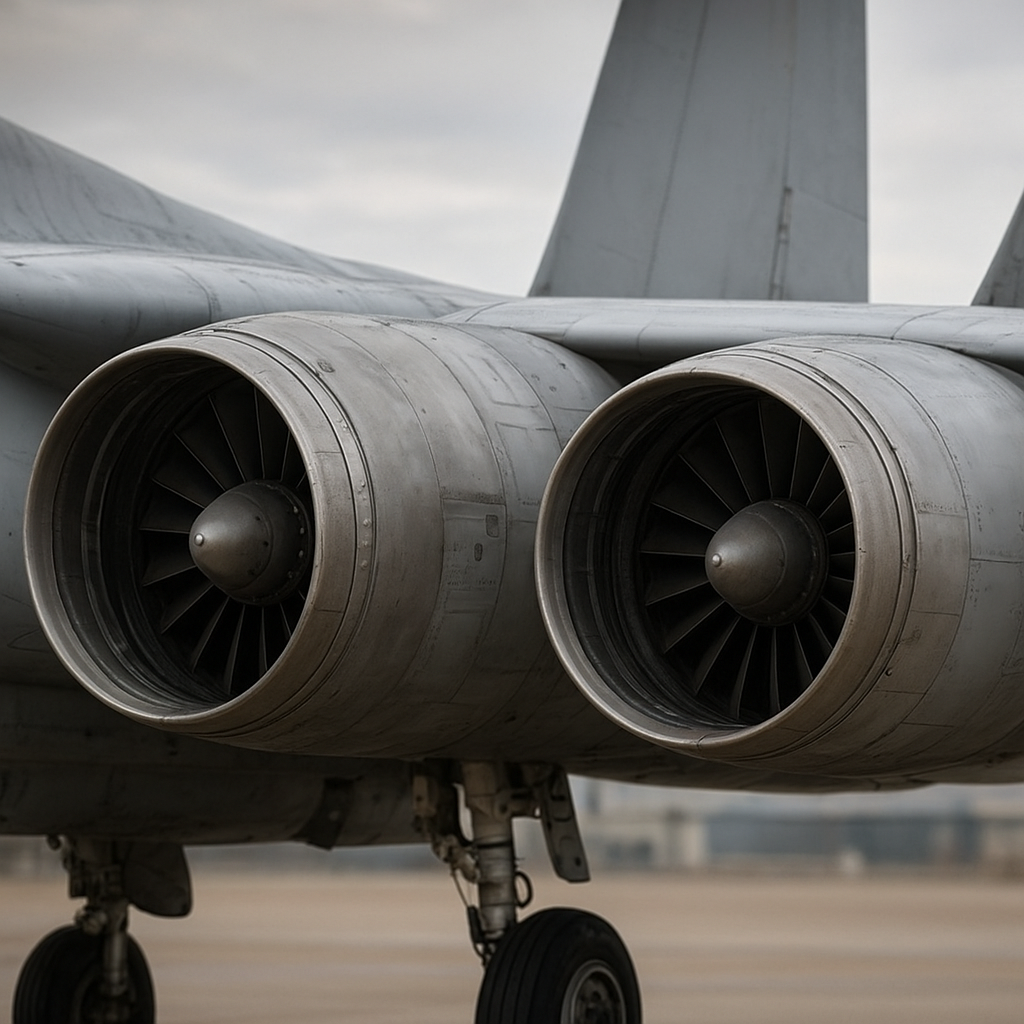

Szczególnie istotną rolę stop tytanu odgrywa w systemach napędowych lotniczych platform bojowych. W nowoczesnych silnikach odrzutowych z dopalaczem liczne elementy – jak dysze sterowane wektorem ciągu, pierścienie mocujące łopatki, obudowy sprężarek, przekładnie pomocnicze czy segmenty tuneli dopalaczy – wykonywane są z zaawansowanych stopów tytanu. Pozwala to z jednej strony obniżyć masę całego silnika, z drugiej zaś zwiększyć jego odporność na wysokie temperatury, wibracje i zjawiska zmęczeniowe. Dzięki temu możliwe jest uzyskanie większego współczynnika ciągu do masy i podniesienie niezawodności napędu, co bezpośrednio przekłada się na skuteczność bojową i bezpieczeństwo lotów.
Nie można pominąć roli stopów tytanu w konstrukcji uzbrojenia podwieszanego i wbudowanego. W nowoczesnych pociskach powietrze‑powietrze oraz powietrze‑ziemia stosuje się tytanowe konstrukcje nośne, zbiorniki, pierścienie i złącza, pozwalające zmniejszyć masę rakiety przy zachowaniu wysokiej odporności na przeciążenia podczas startu i manewrowania. W bombach kierowanych tytan bywa stosowany w elementach przenoszących obciążenia związane z przenoszeniem i odrzucaniem uzbrojenia z dużych prędkości. Lżejsze i wytrzymalsze struktury uzbrojenia umożliwiają montaż bardziej zaawansowanych systemów naprowadzania, silniejszych ładunków bojowych lub dodatkowego paliwa, bez przekraczania dopuszczalnej masy całkowitej.
W śmigłowcach bojowych stop tytanu pełni kluczową rolę w konstrukcji głowic wirników nośnych, piast, osi, elementów układów przeniesienia napędu oraz fragmentów pancerza strukturalnego. Połączenie odporności na korozję, zmęczenie i wysoką wytrzymałość przy ograniczonej masie czyni go materiałem idealnym do elementów o krytycznym znaczeniu dla bezpieczeństwa lotu. Dodatkowo w śmigłowcach narażonych na ostrzał z broni małokalibrowej wykorzystuje się tytanowe płyty ochronne oraz elementy strukturalne pełniące podwójną funkcję: nośną i balistyczną.
W systemach bezzałogowych, szczególnie klasy MALE i HALE, oraz w autonomicznych efektorach bojowych (loitering munitions), stopy tytanu pozwalają uzyskać konstrukcje o bardzo wysokim współczynniku dźwigar/masa, co ma istotne znaczenie dla długotrwałego lotu z dużym zapasem paliwa lub źródeł energii. Wysoka odporność na zmęczenie umożliwia wielokrotne użycie platform rozpoznawczych i bojowych, a odporność korozyjna zmniejsza wymagania obsługowe w bazach polowych, często zlokalizowanych w klimatach skrajnie niekorzystnych dla tradycyjnych materiałów.
Technologie obróbki i wyzwania produkcyjne w przemyśle zbrojeniowym
Choć stop tytanu oferuje imponujące właściwości użytkowe, jego zastosowanie wiąże się z szeregiem wyzwań technologicznych i ekonomicznych. Produkcja, obróbka oraz kontrola jakości elementów tytanowych wymagają zaawansowanego zaplecza przemysłowego, wysokiej kultury technicznej oraz rygorystycznych procedur, jakich wymaga przemysł obronny. Koszt pozyskania surowca i wytworzenia detali jest istotnie wyższy niż w przypadku aluminium czy stali, jednak korzyści w postaci obniżonej masy, zwiększonej trwałości i lepszych parametrów eksploatacyjnych rekompensują te nakłady, zwłaszcza w systemach bojowych o krytycznym znaczeniu strategicznym.
Podstawą przetwórstwa tytanu jest metalurgia próżniowa: stosuje się procesy topienia łukowego lub wirowego w atmosferze obojętnej, aby uniknąć nadmiernej reakcji ciekłego tytanu z tlenem, azotem czy wodorem. W zakładach zbrojeniowych szczególną wagę przykłada się do czystości wsadu, aby zminimalizować zanieczyszczenia prowadzące do kruchości w niskich temperaturach lub zmniejszenia odporności zmęczeniowej. W standardzie są wielokrotne przetopienia, kontrola składu chemicznego i testy struktury metalograficznej, gdyż ewentualne wady w elementach krytycznych mogą skutkować katastrofalnymi awariami w warunkach bojowych.
Obróbka plastyczna stopów tytanu – kucie, walcowanie, tłoczenie – wymaga precyzyjnej kontroli temperatury i prędkości odkształcenia. W przemyśle lotniczo‑zbrojeniowym szeroko stosuje się kucie matrycowe na gorąco, pozwalające kształtować złożone geometrycznie części, takie jak węzły mocujące, elementy podwozia czy piasty wirników. Prawidłowo dobrany proces umożliwia wytworzenie korzystnej, drobnoziarnistej struktury, co przekłada się na wysoką wytrzymałość i odporność zmęczeniową. Wadliwa obróbka termomechaniczna może jednak prowadzić do powstania niejednorodności strukturalnych, które w warunkach skrajnych obciążeń lotniczych są niedopuszczalne.
Jednym z największych wyzwań jest obróbka skrawaniem stopów tytanu. Materiał ten charakteryzuje się niską przewodnością cieplną i skłonnością do adhezji do ostrza narzędzia, co prowadzi do szybkiego zużycia narzędzi skrawających, przegrzewania się strefy obróbki i powstawania naprężeń własnych. Z tego powodu stosuje się specjalistyczne węglikowe i ceramiczne narzędzia o powłokach przeciwzużyciowych, zaawansowane systemy chłodzenia wysokociśnieniowego oraz precyzyjnie dobrane parametry skrawania. W produkcji elementów dla lotniczych systemów bojowych krytyczne znaczenie mają bardzo wąskie tolerancje wymiarowe i wysoka jakość powierzchni, dlatego procesy skrawania i szlifowania są ściśle monitorowane i często zautomatyzowane.
Stop tytanu jest również materiałem trudnym w procesach spawalniczych. W warunkach przemysłu zbrojeniowego najczęściej wykorzystuje się spawanie w osłonie gazów obojętnych, z zapewnieniem pełnej ochrony jeziorka ciekłego metalu oraz strefy wpływu ciepła przed kontaktem z powietrzem. Jakiekolwiek zanieczyszczenie tlenem lub azotem prowadzi do powstawania twardych i kruchych warstw, obniżających odporność zmęczeniową i udarność. Dlatego spawanie elementów krytycznych odbywa się w komorach z kontrolowaną atmosferą, z użyciem automatycznych systemów sterowania. W przypadku niektórych, szczególnie wymagających fragmentów konstrukcji, preferowane są techniki spajania stałociśnieniowego, takie jak zgrzewanie tarciowe FSW czy łączenie dyfuzyjne.
Dynamicznie rozwija się zastosowanie technologii przyrostowych (additive manufacturing) w produkcji komponentów ze stopów tytanu dla lotniczych systemów bojowych. Druk 3D metodami selektywnego topienia proszku (SLM, EBM) pozwala wytwarzać elementy o skomplikowanych strukturach kratownicowych, kanałach wewnętrznych i zoptymalizowanej topologii, niemożliwe lub ekonomicznie nieuzasadnione do wykonania tradycyjnymi metodami. Dla przemysłu zbrojeniowego oznacza to możliwość szybszego prototypowania, personalizowania rozwiązań oraz naprawy złożonych części na miejscu, w bazach remontowych. Jednocześnie wprowadza to nowe wyzwania w zakresie kontroli porowatości, naprężeń własnych oraz jednorodności mikrostruktury, które muszą być rozwiązywane poprzez zaawansowane metody badań nieniszczących i procedury kwalifikacji procesu.
Kontrola jakości w produkcji tytanowych komponentów lotniczych jest obszarem szczególnie rozwiniętym w przemyśle obronnym. Powszechnie stosuje się ultradźwiękowe badania defektoskopowe, radiografię przemysłową, tomografię komputerową, badania penetracyjne oraz analizy metalograficzne. Elementy kadłuba, nośne fragmenty skrzydeł czy części silników podlegają wielokrotnym inspekcjom na różnych etapach wytwarzania. Wymagania stawiane przez wojskowe normy jakościowe są zazwyczaj bardziej rygorystyczne niż w lotnictwie cywilnym, ze względu na ekstremalne obciążenia oraz ryzyko bojowe. Konieczne jest utrzymanie pełnej identyfikowalności materiału, od wytopu aż po finalny montaż w systemie uzbrojenia.
Wysokie koszty stopów tytanu oraz skomplikowane procesy ich obróbki wymuszają na producentach dążenie do maksymalnego wykorzystania materiału. Projektanci struktur bojowych coraz częściej korzystają z metod optymalizacji topologicznej, które pozwalają rozmieścić materiał jedynie tam, gdzie jest on niezbędny do przenoszenia obciążeń. W połączeniu z zaawansowanymi technologiami obróbki ubytkowej i przyrostowej możliwe jest uzyskanie struktur o złożonych kształtach, minimalizujących masę i zużycie surowca. Ma to istotne znaczenie nie tylko ekonomiczne, ale również logistyczne – w warunkach potencjalnych zakłóceń łańcuchów dostaw oraz konieczności szybkiego zwiększania produkcji w razie konfliktu zbrojnego.
Znaczenie strategiczne, logistyka i perspektywy rozwoju
Stop tytanu stał się zasobem o wymiarze strategicznym dla państw rozwijających zaawansowane lotnicze systemy bojowe. Kontrola nad złożami rud, zdolności wytapiania wysokiej jakości gąbki tytanowej, a następnie kompetencje w zakresie produkcji półwyrobów i komponentów decydują o poziomie niezależności przemysłowej. Dla sił zbrojnych krajów rozwiniętych zapewnienie stabilnego dostępu do tytanu jest równie ważne, jak bezpieczeństwo dostaw paliw, tworzyw kompozytowych czy zaawansowanej elektroniki. W geopolitycznym wymiarze dostęp do zasobów tytanu i technologii jego przetwarzania wpływa na zdolność produkcji samolotów, śmigłowców, rakiet i systemów bezzałogowych w długim horyzoncie czasowym.
W realiach nowoczesnego pola walki przewaga technologiczna coraz częściej wynika z jakości platform bojowych i ich systemów uzbrojenia, a nie z samej liczby posiadanych jednostek. Stopy tytanu, umożliwiające budowę lżejszych, szybszych, bardziej manewrowych i trudniejszych do wykrycia konstrukcji, bezpośrednio przekładają się na efektywność bojową. Pozwalają na projektowanie samolotów o dużym zasięgu bez konieczności częstego tankowania, śmigłowców zdolnych do przenoszenia cięższego uzbrojenia i dodatkowego opancerzenia, a także pocisków o większym zasięgu i precyzji. W konsekwencji państwa inwestujące w rozwój technologii tytanowych budują potencjał odstraszania oparty na jakości, a nie wyłącznie na ilości.
W logistyce wojskowej istotne znaczenie ma trwałość i odporność na korozję elementów z tytanu. Platformy bojowe stacjonują często w bazach o niesprzyjających warunkach atmosferycznych, są przerzucane między teatrami działań i eksploatowane w środowiskach od arktycznych po pustynne i morskie. Niska podatność stopów tytanu na degradację środowiskową pozwala ograniczyć rozbudowane zaplecze remontowe oraz zmniejszyć częstotliwość wymiany części. Dla sił powietrznych oznacza to możliwość utrzymywania większej liczby statków powietrznych w gotowości do działań, przy jednoczesnym zredukowaniu masy części zamiennych koniecznych do utrzymywania w magazynach polowych.
Państwa o rozwiniętym przemyśle obronnym budują kompletne łańcuchy wartości wokół produkcji i obróbki stopów tytanu: od wydobycia rud, przez metalurgię, po zaawansowaną obróbkę mechaniczną i przyrostową. Inwestuje się w badania nad nowymi stopami o lepszej spawalności, większej odporności na pełzanie, wyższej odporności na korozję naprężeniową czy zoptymalizowanych właściwościach dla pracy w podwyższonych temperaturach. Rozwijane są proszki tytanowe o kontrolowanym rozkładzie wielkości cząstek do druku 3D, powłoki ochronne zwiększające odporność na erozję i utlenianie, a także hybrydowe struktury łączące tytan z kompozytami i innymi metalami w ramach jednego komponentu.
W perspektywie rozwoju lotniczych systemów bojowych widoczny jest trend do dalszego zwiększania roli stopów tytanu w obszarach krytycznych konstrukcyjnie i temperaturowo. Samoloty zdolne do lotu z prędkościami hipersonicznymi, pociski manewrujące nowej generacji oraz zaawansowane systemy bezzałogowe będą wymagały materiałów o jeszcze lepszych parametrach. Tytan, dzięki możliwości modyfikacji składu i mikrostruktury, pozostaje doskonałą platformą do rozwoju materiałów dostosowanych do tych ekstremalnych warunków. Prace badawcze obejmują między innymi opracowanie stopów o kontrolowanej strukturze lamelarnej, stopów wzmocnionych cząstkami ceramicznymi oraz materiałów gradientowych, w których właściwości zmieniają się w zależności od położenia w elemencie.
Znaczący wpływ na przyszłość zastosowań tytanu w przemyśle zbrojeniowym będzie miała również automatyzacja produkcji i cyfryzacja procesów. Wprowadzenie zaawansowanych systemów monitorowania w czasie rzeczywistym, analizy danych procesowych oraz sztucznej inteligencji do kontroli jakości pozwoli lepiej przewidywać powstawanie defektów i optymalizować parametry wytwarzania. Z kolei integracja danych materiałowych z cyfrowymi bliźniakami platform bojowych umożliwi dokładniejsze prognozowanie resursów, planowanie remontów i ocenę bezpieczeństwa konstrukcji, które przez lata poddawane są ekstremalnym obciążeniom.
Wojskowi decydenci i projektanci systemów uzbrojenia coraz częściej biorą pod uwagę pełny cykl życia tytanowych komponentów: od pozyskania surowca, przez produkcję i eksploatację, aż po demontaż i recykling. Tytan, w przeciwieństwie do niektórych materiałów kompozytowych, jest stosunkowo dobrze poddający się odzyskowi i ponownemu wykorzystaniu. Dla przemysłu obronnego oznacza to możliwość stworzenia zrównoważonych łańcuchów dostaw, ograniczających zależność od importu surowca oraz zmniejszających ślad środowiskowy produkcji. W warunkach rosnącej presji regulacyjnej i ekonomicznej zdolność do efektywnego recyklingu stopów tytanu może stać się jednym z istotnych elementów przewagi konkurencyjnej producentów zbrojeniowych.
Stop tytanu, pomimo wysokich kosztów i złożoności technologicznej, pozostaje jednym z najbardziej perspektywicznych materiałów konstrukcyjnych w lotniczych systemach bojowych. Jego unikalne połączenie niskiej masy, wysokiej wytrzymałości, odporności termicznej i korozyjnej, a także zdolności do pracy w skrajnych warunkach pola walki, sprawia, że jest fundamentem nowoczesnej przewagi militarnej w powietrzu. W miarę rozwoju technologii obróbki, automatyzacji, produkcji przyrostowej oraz zaawansowanych badań materiałowych, rola stopów tytanu będzie się pogłębiać, umacniając ich pozycję jako jednego z filarów współczesnego i przyszłego przemysłu zbrojeniowego.
