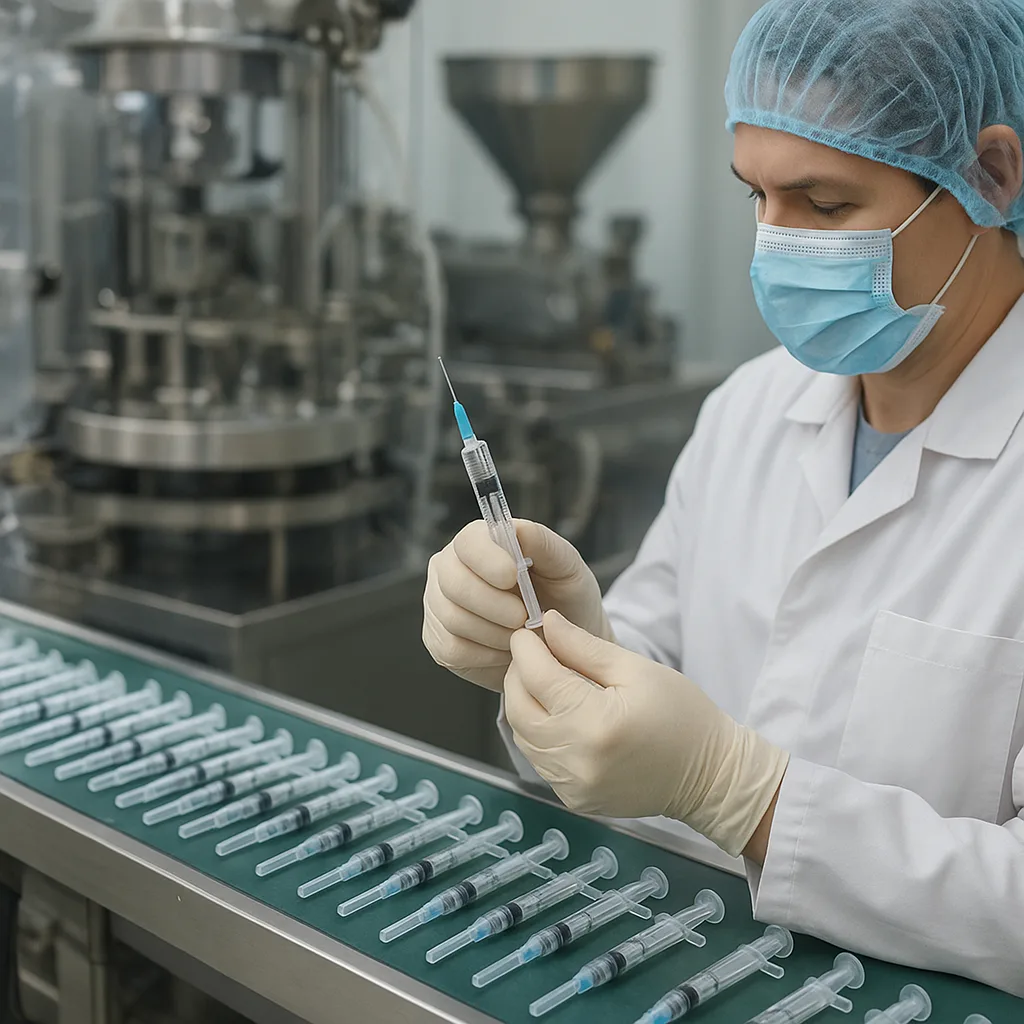

Produkcja strzykawek jednorazowych jest jednym z kluczowych segmentów przemysłu wyrobów medycznych, ponieważ od jakości, sterylności i powtarzalności tego procesu zależy bezpieczeństwo pacjentów oraz personelu medycznego na całym świecie. Strzykawki stosuje się nie tylko do iniekcji leków, ale również do pobierania próbek, podawania kontrastu w diagnostyce obrazowej, a nawet w niektórych procesach laboratoryjnych. Wysoka skala produkcji – liczona w miliardach sztuk rocznie – wymusza ścisłe przestrzeganie norm, optymalizację procesów oraz stosowanie zaawansowanych materiałów polimerowych i metalowych. Poniższy tekst omawia najważniejsze aspekty produkcji: od projektowania i doboru surowców, przez technologie wytwarzania, aż po systemy kontroli jakości oraz wymogi regulacyjne.
Charakterystyka strzykawek jednorazowych i wymagania funkcjonalne
Strzykawki jednorazowe należą do grupy wyrobów medycznych klasy IIa lub IIb (w zależności m.in. od przeznaczenia i konfiguracji), co oznacza podwyższone wymagania dotyczące bezpieczeństwa ich stosowania. Konstrukcyjnie składają się z kilku podstawowych elementów: cylindra, tłoka z uszczelką, igły (zazwyczaj stalowej), ewentualnie z nasadki ochronnej oraz dodatkowych zabezpieczeń antyzakłuciowych. Każdy z tych komponentów musi spełniać odmienne, precyzyjnie zdefiniowane wymagania fizyczne, chemiczne i biologiczne.
Podstawowe wymagania funkcjonalne strzykawek jednorazowych obejmują między innymi:
- zapewnienie jałowości przez cały okres ważności wyrobu,
- odporność na pęknięcia, zarysowania i deformacje w typowym zakresie obciążeń,
- precyzyjne dawkowanie leku, związane z odpowiednią geometrią i skalą na cylindrze,
- kompatybilność chemiczną materiałów z podawanymi roztworami,
- zwiększone bezpieczeństwo użytkowania (minimalizacja ryzyka zakłucia, wycieków, zanieczyszczenia),
- ergonomię obsługi, zwłaszcza w warunkach intensywnej pracy klinicznej.
Nie bez znaczenia są także aspekty ekonomiczne i środowiskowe. Strzykawki muszą być produkowane z materiałów relatywnie niedrogich i łatwych do przetworzenia, a jednocześnie powinny umożliwiać racjonalne zagospodarowanie odpadów medycznych, np. poprzez spalanie w wyspecjalizowanych instalacjach czy rozwijane obecnie systemy recyklingu. Konstrukcja wyrobu i proces pakowania muszą być tak zaprojektowane, aby produkt nadawał się do zautomatyzowanego wytwarzania i inspekcji, co pozwala utrzymać wysoką powtarzalność jakości.
Istotnym aspektem jest standaryzacja. Rozmiary strzykawek, pojemności (1 ml, 2 ml, 5 ml, 10 ml, 20 ml, 50 ml i inne), typy zakończeń (Luer, Luer Lock, igła stała) oraz oznaczenia skali muszą być spójne z normami międzynarodowymi. Dzięki temu lekarz lub pielęgniarka w dowolnym kraju może używać produktu zgodnie z założeniami producenta, bez ryzyka nieprawidłowego dawkowania wynikającego z różnic konstrukcyjnych.
Materiały stosowane w produkcji strzykawek jednorazowych
Dobór materiałów odgrywa decydującą rolę w bezpieczeństwie i funkcjonalności strzykawek jednorazowych. Dominują tutaj tworzywa sztuczne o wysokiej czystości, przystosowane do kontaktu z lekami i tkankami ludzkimi, oraz stal nierdzewna używana do produkcji igieł. Materiały muszą spełniać wymagania norm ISO, wytycznych farmakopealnych oraz regulacji europejskich (MDR) i amerykańskich (FDA), które określają dopuszczalne limity migracji substancji, toksyczności, reaktywności oraz czystości chemicznej.
Tworzywa do produkcji cylindrów i tłoków
Najczęściej stosowanym materiałem na cylinder strzykawki jest polipropylen (PP). Wynika to z jego korzystnego połączenia właściwości mechanicznych, odporności chemicznej, łatwości przetwórstwa oraz relatywnie niskiego kosztu. Polipropylen medyczny cechuje się wysoką czystością, kontrolowaną masą cząsteczkową i brakiem niepożądanych dodatków, które mogłyby migrować do roztworu leku. W wielu zastosowaniach wymagana jest także przezroczystość lub półprzezroczystość cylindra, co ułatwia odczyt skali oraz ocenę ewentualnych zanieczyszczeń czy pęcherzyków powietrza.
Tłok strzykawki zazwyczaj wykonuje się z polipropylenu lub polietylenu, a za jego szczelność odpowiada pierścień uszczelniający, najczęściej z elastomeru syntetycznego. Materiał uszczelki musi zapewniać odpowiedni współczynnik tarcia, aby ruch tłoka był płynny i przewidywalny. Jednocześnie wymagane jest, aby konstrukcja uniemożliwiała niekontrolowane wyciekanie leku czy zasysanie powietrza. Dlatego dobiera się mieszanki elastomerowe o ściśle określonej twardości Shore’a, odporności na starzenie i kompatybilności z szeregiem substancji czynnych.
Coraz częściej wprowadza się także modyfikowane polimery, na przykład kopolimery etylenu i oktanu lub specjalne gatunki poliwęglanu w zastosowaniach wymagających większej wytrzymałości i przejrzystości. W każdym przypadku producent musi udokumentować brak działania cytotoksycznego, mutagennego i uczulającego materiału, co potwierdza się badaniami zgodnymi z normami serii ISO 10993.
Stale do produkcji igieł i ich obróbka
Igły strzykawek wykonuje się z wysokiej jakości stali nierdzewnej, najczęściej typu austenitycznego, odpornej na korozję i zachowującej stabilność wymiarową po obróbce cieplnej i mechanicznej. Dobór gatunku stali jest kluczowy dla zapewnienia ostrości, wytrzymałości na zginanie oraz braku reakcji ze składnikami leku. Proces produkcji igły obejmuje m.in. ciągnienie rurki, cięcie na odpowiednie długości, szlifowanie i polerowanie końcówki, a także nałożenie powłok zmniejszających tarcie podczas wkłuwania.
Zewnętrzna i wewnętrzna powierzchnia igły musi być pozbawiona zadziorów oraz mikrodefektów, które mogłyby powodować ból, uszkodzenie tkanek lub powodować dodatkowe opory przepływu. Szeroko stosuje się procesy elektrochemicznego polerowania, które wygładzają powierzchnię i redukują adhezję ewentualnych zanieczyszczeń. W wielu produktach stosuje się także smary medyczne na bazie silikonów, nakładane w kontrolowany sposób, co znacząco ogranicza siłę potrzebną do wprowadzenia igły w tkankę oraz ruch tłoka.
Dodatkowe komponenty i materiały opakowaniowe
Produkcja strzykawek wymaga również doboru odpowiednich materiałów na nasadki ochronne, zatyczki, elementy zabezpieczające przed zakłuciem oraz opakowania jednostkowe i zbiorcze. Nasadki często wykonywane są z polietylenu wysokiej gęstości lub polipropylenu, z uwzględnieniem odpowiedniej elastyczności i stabilności wymiarowej. Materiały opakowaniowe – folie, laminaty, papier medyczny – muszą być kompatybilne z wybraną metodą sterylizacji i zapewniać barierę mikrobiologiczną przez zadany okres przechowywania.
Kluczowe jest, aby opakowanie gwarantowało nieprzerwaną integralność bariery sterylnej, a jednocześnie umożliwiało łatwe otwarcie w warunkach klinicznych bez generowania dużej ilości cząstek i włókien. Dobór laminatów opartych na polipropylenie, poliamidzie czy politereftalanie etylenu zależy od specyfiki łańcucha logistycznego, warunków transportu i wymagań rejestracyjnych na poszczególnych rynkach.
Procesy produkcyjne strzykawek jednorazowych
Przemysłowa produkcja strzykawek jednorazowych jest złożonym zbiorem procesów, w których kluczowe znaczenie ma powtarzalność, czystość i ścisła kontrola parametrów technologicznych. W praktyce obejmuje ona wytwarzanie komponentów z tworzyw sztucznych metodą formowania wtryskowego, produkcję igieł i ich montaż, automatyczny montaż całych wyrobów, ich mycie, pakowanie oraz sterylizację. Całość powinna odbywać się w warunkach kontrolowanej czystości, często w pomieszczeniach klasy ISO 7 lub ISO 8, z lokalnymi strefami o wyższych wymaganiach.
Formowanie wtryskowe cylindrów i tłoków
Podstawą produkcji komponentów z tworzyw sztucznych jest wtrysk tworzyw w wielogniazdowe formy stalowe. Granulat polimeru dozowany jest do leja zasypowego wtryskarki, następnie uplastyczniany w cylindrze grzewczym i pod ciśnieniem wprowadzany do gniazd formy. Po schłodzeniu i krystalizacji materiału detale są wypychane z formy i trafiają na linie inspekcji oraz montażu.
Formy stosowane do produkcji cylindrów strzykawek muszą zapewniać wysoką dokładność wymiarową oraz idealnie gładką powierzchnię wewnętrzną, aby ruch tłoka odbywał się z kontrolowanym tarciem i bez zacięć. Często jedna forma zawiera kilkadziesiąt, a nawet kilkaset gniazd, co pozwala znacznie zwiększyć wydajność produkcji. Kluczowe parametry procesu wtrysku – temperatura cylindrów, ciśnienie wtrysku, czas chłodzenia, siła docisku formy – są monitorowane i rejestrowane w systemach zarządzania jakością.
W przypadku tłoków ogromne znaczenie ma powtarzalność kształtu powierzchni współpracującej z uszczelką. Niewielkie różnice wymiarowe mogą skutkować zwiększonym oporem przesuwu, nieszczelnością lub nadmierną siłą potrzebną do obsługi strzykawki. Dlatego producenci stosują zaawansowane metody obróbki i polerowania form, a także rozszerzone systemy monitorowania zużycia narzędzi.
Produkcja igieł i ich integracja ze strzykawką
Proces produkcji igieł obejmuje kilka etapów. Zaczyna się od rur stalowych o małej średnicy zewnętrznej, które są poddawane ciągnieniu w celu uzyskania wymaganych wymiarów. Następnie rury są cięte na odpowiednie długości i poddawane szlifowaniu końcówki w specjalnych szlifierkach wieloosiowych. Geometria ostrza (skośne cięcie, wielopłaszczyznowe ostrzenie) ma zasadniczy wpływ na komfort pacjenta i siłę nakłucia.
Po obróbce mechanicznej igły są dokładnie czyszczone, często z użyciem ultradźwięków, oraz poddawane procesowi polerowania elektrochemicznego. Kolejnym etapem może być nakładanie powłoki silikonowej, redukującej tarcie. Gotowe igły są następnie łączone z plastikowymi hubami (uchwytami), które umożliwiają ich mocowanie w cylindrze strzykawki. Połączenie to musi być mechanicznie stabilne i szczelne, aby zapobiec przeciekaniu leku podczas iniekcji.
W niektórych typach strzykawek igły są zintegrowane na stałe z cylindrem, co zmniejsza objętość martwą i ogranicza ryzyko ponownego użycia igły z inną strzykawką. W innych produktach stosuje się standardowe złącza typu Luer lub Luer Lock, umożliwiające łatwą wymianę igły. Każda z tych konfiguracji wymaga odmiennej technologii montażu, ale w każdym przypadku konieczna jest kontrola szczelności i siły mocowania.
Automatyczny montaż i kontrola w toku produkcji
Po wyprodukowaniu poszczególnych komponentów następuje etap automatycznego montażu. Linie montażowe wyposażone są w systemy podawania detali, roboty pick-and-place, stacje montażu tłoka z uszczelką, zakładania igieł, nakładania nasadek ochronnych oraz drukowania i kontroli skali na cylindrze. Wzdłuż linii rozmieszczone są czujniki oraz systemy wizyjne, które weryfikują poprawność montażu w czasie rzeczywistym.
Kontrola obejmuje m.in.:
- sprawdzenie obecności wszystkich elementów,
- weryfikację czytelności i precyzji naniesionej skali,
- pomiar siły przesuwu tłoka,
- testy szczelności przy zadanym ciśnieniu wewnętrznym,
- kontrolę geometrii końcówki igły, jeśli jest zintegrowana.
Automatyzacja pozwala ograniczyć kontakt ludzi z wyrobem, co zmniejsza ryzyko kontaminacji i poprawia powtarzalność. Operatorzy nadzorują pracę maszyn, analizują dane z systemów MES (Manufacturing Execution System) oraz reagują na alarmy procesowe. Wszystkie kluczowe parametry i wyniki testów są rejestrowane w celu możliwości późniejszego prześledzenia historii wytworzenia każdej partii produktu.
Mycie, pakowanie i utrzymanie sterylności
Po zakończeniu montażu strzykawki kierowane są do strefy pakowania. Zależnie od koncepcji procesu, wcześniejszym etapem jest mycie komponentów lub całych zmontowanych strzykawek w specjalistycznych myjniach z zastosowaniem wody oczyszczonej, często również pary i środków myjących dopuszczonych do kontaktu z wyrobami medycznymi. Celem jest redukcja zanieczyszczeń cząsteczkowych i biologicznych do poziomu, który pozwala na skuteczną sterylizację końcową.
Pakowanie odbywa się zazwyczaj w warunkach zbliżonych do klasy ISO 7 lub ISO 8, z użyciem sterylnej lub wysoko filtrowanej atmosfery nad linią pakującą. Strzykawki umieszczane są w opakowaniach jednostkowych – mogą to być blistry z folii i papieru medycznego, saszetki z laminatów polimerowych lub specjalne tacki. Projekt opakowania musi umożliwiać proces sterylizacji, przepuszczając czynnik sterylizujący, a jednocześnie chronić wyrób przed wtórnym zakażeniem.
Kolejnym ważnym zadaniem jest zapewnienie, że określona konfiguracja opakowania zachowa integralność bariery sterylnej przez deklarowany okres ważności produktu. Obejmuje to badania przyspieszonego starzenia, testy szczelności opakowania oraz symulację warunków transportu i przechowywania. Wyniki tych badań wchodzą w skład dokumentacji technicznej wymaganej przez organy regulacyjne.
Sterylizacja i jej walidacja
Ostatnim krytycznym etapem produkcji strzykawek jednorazowych jest sterylizacja. W przemyśle stosuje się głównie trzy metody: sterylizację tlenkiem etylenu (EtO), sterylizację promieniowaniem jonizującym (gamma lub wiązka elektronów) oraz sterylizację parą wodną w nadciśnieniu (autoklawowanie). Dobór metody zależy od rodzaju materiałów, konstrukcji wyrobu i wrażliwości na temperaturę.
Sterylizacja EtO jest jedną z najczęściej stosowanych metod dla wyrobów z tworzyw sztucznych. Gaz tlenku etylenu wnika w trudno dostępne przestrzenie, skutecznie niszcząc mikroorganizmy. Proces wymaga jednak precyzyjnego kontrolowania stężenia gazu, wilgotności i temperatury oraz zapewnienia odpowiednio długiej fazy napowietrzania, tak aby usunąć z wyrobu resztkowy EtO i jego produkty rozkładu. Konieczne jest monitorowanie poziomu pozostałości zgodnie z odpowiednimi normami, aby zagwarantować bezpieczeństwo użytkowania.
Sterylizacja promieniowaniem jonizującym (np. promieniowanie gamma) jest alternatywą, która nie wymaga długiego napowietrzania. Wymaga jednak, aby materiały były odporne na działanie promieniowania, co nie zawsze jest spełnione w przypadku wszystkich gatunków polimerów. Proces musi być ściśle walidowany: określa się dawkę sterylizującą, przeprowadza testy zmian właściwości materiału oraz bada się wpływ na ewentualne dodatki, takie jak smary silikonowe.
Wybór konkretnej metody sterylizacji oraz jej parametry są dokumentowane w ramach systemu zapewnienia jakości. Przeprowadza się serie prób walidacyjnych, w tym testy z użyciem wskaźników biologicznych, a następnie wdraża monitorowanie rutynowe. Każda partia sterylizowanych wyrobów podlega zwolnieniu na podstawie określonych kryteriów akceptacji, co jest potwierdzane przez upoważnioną osobę w strukturze wytwórcy.
Systemy jakości, regulacje i trendy rozwojowe w produkcji strzykawek
Produkcja strzykawek jednorazowych odbywa się w ściśle regulowanym środowisku prawnym. W Unii Europejskiej wyroby tego typu są objęte Rozporządzeniem (UE) 2017/745 (MDR), które definiuje wymagania dotyczące bezpieczeństwa, skuteczności, nadzoru po wprowadzeniu do obrotu oraz nadzoru ze strony jednostek notyfikowanych. Wymaga to od przedsiębiorstw wdrożenia kompleksowych systemów zarządzania jakością, zorientowanych zarówno na fazę projektowania, jak i rutynowej produkcji.
System zarządzania jakością i dokumentacja techniczna
Podstawą działania producentów wyrobów medycznych jest system jakości zgodny z normą ISO 13485. Obejmuje on m.in. procedury projektowania i rozwoju wyrobów, kwalifikacji dostawców, walidacji procesów, identyfikowalności surowców i komponentów, obsługi reklamacji oraz działań korygujących i zapobiegawczych. Każda partia strzykawek musi być możliwa do prześledzenia wstecz aż do użytych surowców i parametrów procesowych, co ma szczególne znaczenie w przypadku ewentualnych działań naprawczych lub wycofania z rynku.
Dokumentacja techniczna obejmuje opis konstrukcji, analizę ryzyka, raporty z badań biokompatybilności, walidację procesów sterylizacji, wyniki badań funkcjonalnych (np. dokładność skali, siła tłoka, szczelność) oraz dane kliniczne, o ile są wymagane. Producenci muszą także opracować i utrzymywać system nadzoru po wprowadzeniu wyrobu do obrotu, zbierając informacje zwrotne z rynku i reagując na wszelkie sygnały dotyczące bezpieczeństwa.
Bezpieczeństwo użytkownika i rozwiązania antyzakłuciowe
W ostatnich latach coraz większą uwagę poświęca się bezpieczeństwu personelu medycznego w kontekście urazów spowodowanych zakłuciami igłami. Skutkiem tego rozwoju są różnego rodzaju mechanizmy zabezpieczające w strzykawkach, takie jak chowane igły, osłony sprężynowe lub blokady umożliwiające zasłonięcie ostrza po wykonaniu iniekcji. Rozwiązania te mają na celu zminimalizowanie ryzyka przypadkowego kontaktu z krwią i innymi potencjalnie zakaźnymi materiałami.
Implementacja takich mechanizmów wpływa na cały proces produkcji – od projektu form wtryskowych, przez dodatkowe elementy montażowe, aż po procedury testowania. Wymagane są specjalne badania funkcjonalne, które potwierdzają niezawodność działania zabezpieczenia w typowych i skrajnych warunkach użytkowania. W wielu krajach wprowadzono regulacje lub rekomendacje, które preferują stosowanie wyrobów wyposażonych w zabezpieczenia antyzakłuciowe w określonych środowiskach klinicznych.
Aspekty środowiskowe i gospodarka odpadami
Masywna skala zużycia strzykawek jednorazowych rodzi pytania o wpływ na środowisko naturalne oraz sposoby właściwego postępowania z odpadami. Produkty te klasyfikuje się zazwyczaj jako odpady medyczne niebezpieczne, potencjalnie zakaźne, co wymaga ich zbierania do specjalnych pojemników, transportu i unieszkodliwiania w wyspecjalizowanych instalacjach. Najczęściej stosowaną metodą jest spalanie w wysokich temperaturach, zapewniające całkowitą dezaktywację patogenów i rozkład materiałów polimerowych.
Producenci oraz instytucje ochrony zdrowia coraz intensywniej analizują możliwości redukcji ilości generowanych odpadów. Obejmuje to optymalizację konstrukcji w kierunku mniejszej masy materiału, wykorzystanie tworzyw o lepszych parametrach spalania, a także prace badawcze nad polimerami biodegradowalnymi. W praktyce jednak wprowadzenie materiałów biodegradowalnych do wyrobów poddawanych spalaniu ma ograniczone znaczenie, dlatego większy nacisk kładzie się na redukcję masy jednostkowej produktu i efektywne procesy utylizacji.
Dużym wyzwaniem jest także ograniczenie śladu węglowego całego łańcucha produkcji, w tym zużycia energii w procesach wtrysku, sterylizacji oraz klimatyzacji pomieszczeń czystych. Przedsiębiorstwa branży medycznej wdrażają systemy zarządzania energią, odzysku ciepła z instalacji technologicznych oraz transformacji w kierunku niskoemisyjnych źródeł energii elektrycznej. W dłuższej perspektywie może to mieć wpływ na kształtowanie wymagań regulacyjnych oraz preferencje klientów instytucjonalnych, takich jak szpitale czy systemy ubezpieczeń zdrowotnych.
Digitalizacja, śledzenie i przyszłe kierunki rozwoju
Współczesny przemysł strzykawek korzysta w coraz większym stopniu z narzędzi cyfrowych. Systemy klasy MES, integracja danych produkcyjnych, wykorzystanie statystycznej kontroli procesu (SPC) oraz rozwiązania oparte na analizie dużych zbiorów danych pozwalają na wczesne wykrywanie trendów odchyleń i proaktywne działania utrzymaniowe. W efekcie ogranicza się liczbę braków i reklamacji, a procesy stają się bardziej stabilne.
Coraz częściej wprowadza się również rozwiązania pozwalające na śledzenie wyrobu na poziomie partii lub nawet pojedynczej strzykawki. Kody 2D, mikrodruk lub inne formy identyfikacji umożliwiają usprawnienie logistyki i nadzoru nad obiegiem wyrobów, co ma znaczenie szczególnie w sytuacjach kryzysowych, takich jak nagłe wycofanie partii z rynku lub konieczność analizy zdarzeń niepożądanych.
W perspektywie rozwojowej można oczekiwać dalszej miniaturyzacji, wzrostu znaczenia materiałów o kontrolowanych właściwościach powierzchniowych oraz integracji strzykawek z bardziej zaawansowanymi systemami podawania leków, na przykład z wstrzykiwaczami automatycznymi czy pompami infuzyjnymi. Równocześnie presja regulacyjna i oczekiwania społeczne w zakresie bezpieczeństwa, przejrzystości łańcucha dostaw oraz wpływu na środowisko będą kształtować nowe standardy, którym producenci strzykawek jednorazowych będą musieli sprostać.
