Automatyzacja procesów w przemyśle papierniczym stała się kluczowym czynnikiem przewagi konkurencyjnej, a coraz większą rolę odgrywają w niej rozproszone systemy sterowania DCS. Zakłady papiernicze to złożone organizmy technologiczne, w których precyzyjna regulacja parametrów, nieprzerwana produkcja oraz wysoka jakość finalnych wyrobów muszą współistnieć z rosnącymi wymaganiami w zakresie efektywności energetycznej, bezpieczeństwa i zrównoważonego rozwoju. DCS, łącząc w sobie funkcje sterowania, nadzoru, wizualizacji i raportowania, stanowi fundament nowoczesnych papierni, umożliwiając stabilną pracę maszyn papierniczych, linii celulozowych i instalacji pomocniczych przy minimalnej interwencji operatora.
Charakterystyka procesu w papierni a wymagania wobec systemów DCS
Proces wytwarzania papieru charakteryzuje się ciągłością, dużą bezwładnością oraz znaczną liczbą sprzężeń między poszczególnymi węzłami technologicznymi. Każda zmiana w jednym obszarze – np. w przygotowaniu masy – wpływa na przebieg procesu w sekcjach formowania wstęgi, prasowania, suszenia oraz wykończenia. W takim środowisku tradycyjne, rozproszone systemy regulacji oparte na pojedynczych sterownikach PLC szybko okazują się niewystarczające. Potrzebna jest architektura, która zapewni zintegrowane podejście do sterowania całym ciągiem, przy jednoczesnym utrzymaniu wysokiej dostępności i bezpieczeństwa danych.
Typowa papiernia wykorzystuje szereg instalacji, które muszą być precyzyjnie koordynowane:
- przygotowanie masy włóknistej: rozwłóknianie, sortowanie, odwadnianie, mieszanie z dodatkami, bielenie,
- układ podawania masy na maszynę papierniczą, w tym systemy rozprowadzania i stabilizacji przepływu,
- maszyna papiernicza: formowanie wstęgi na sicie, sekcja pras, sekcja suszenia, kalandrowanie i nawijanie,
- pomocnicze układy mediów: para technologiczna, kondensat, powietrze sprężone, próżnia, woda technologiczna i chłodząca,
- układy przygotowania chemikaliów procesowych oraz dodatków poprawiających właściwości papieru,
- systemy oczyszczania ścieków i gospodarki wodno-błotnej.
Każdy z tych obszarów generuje dużą liczbę sygnałów analogowych i binarnych, wymaga często zaawansowanych algorytmów sterowania, a nade wszystko – spójności danych w czasie rzeczywistym. DCS pozwala na zebranie wszystkich tych funkcji w jedną, spójną platformę, w której moduły sterujące, urządzenia polowe i stanowiska operatorskie tworzą jednolity ekosystem o przejrzystej strukturze.
Specyfiką przemysłu papierniczego jest także wysoka prędkość procesu. Współczesne maszyny papiernicze osiągają prędkości sięgające 1200–2000 m/min, a przy takich parametrach nawet niewielkie odchylenie od zadanych wartości wilgotności, gramatury, temperatury czy naprężenia wstęgi może spowodować konieczność zrzutu dużych partii produkcji do makulatury. Systemy DCS, szczególnie w połączeniu z zaawansowaną automatyką pomiarową i regulacją wielowymiarową, umożliwiają utrzymanie stabilności procesu na poziomie nieosiągalnym dla tradycyjnych systemów.
Jednym z najważniejszych aspektów jest pełna integracja funkcji sterowania ciągłego i dyskretnego. W papierni mamy do czynienia zarówno z klasycznymi pętlami regulacji (PID) – ciśnienie, temperatura, przepływ, poziom – jak i z zadań sekwencyjnych, takich jak uruchamianie i zatrzymywanie maszyn, sterowanie przepustnicami, klapami czy napędami pomocniczymi. Rozproszony charakter DCS pozwala na elastyczne rozmieszczenie jednostek centralnych i wejść/wyjść tak, aby minimalizować długość okablowania, a jednocześnie zapewniać szybki czas reakcji i wysoką odporność na zakłócenia elektromagnetyczne, co w środowisku dużych napędów elektrycznych ma kluczowe znaczenie.
Architektura i funkcjonalność systemów DCS w zakładach papierniczych
Nowoczesny system DCS w papierni zwykle opiera się na kilku warstwach, które realizują odmienne role, ale tworzą całość z punktu widzenia obsługi i utrzymania ruchu. Trzon stanowią sterowniki procesowe zlokalizowane w pobliżu kluczowych węzłów technologicznych – przygotowania masy, maszyny papierniczej, sekcji suszenia, układów parowych i gospodarki wodnej. Urządzenia te wykonują algorytmy sterowania w czasie rzeczywistym, rejestrują dane pomiarowe i współpracują z polową aparaturą kontrolno-pomiarową. Powyżej tej warstwy znajdują się serwery aplikacyjne oraz stacje operatorskie, oferujące rozbudowaną wizualizację procesu, modyfikację nastaw oraz zaawansowane narzędzia diagnostyczne.
Ważnym elementem architektury jest sieć komunikacyjna. W przemyśle papierniczym stosuje się zazwyczaj redundantne sieci oparte na Ethernet przemysłowym z obsługą protokołów czasu rzeczywistego. Z jednej strony umożliwia to integrację z wieloma typami urządzeń (napędy, czujniki inteligentne, analizatory, systemy jakości QCS), a z drugiej – zapewnia wymaganą przepustowość i niezawodność transmisji. Redundancja obejmuje nie tylko okablowanie, ale także switche, moduły sieciowe oraz same kontrolery, co minimalizuje ryzyko zatrzymania produkcji wskutek pojedynczej awarii komponentu.
Na poziomie oprogramowania DCS w papierni musi obsługiwać szereg wyspecjalizowanych funkcji:
- standardowe bloki regulacyjne PID z funkcjami anty-windup, ograniczania wartości zadanych i adaptacji parametrów,
- regulatory kaskadowe i nadrzędne do sterowania bardziej złożonymi obiektami (np. ciśnienie pary w bateriach suszarek),
- zaawansowane algorytmy sterowania procesem suszenia i stabilizacji wilgotności wstęgi,
- funkcje logiki sekwencyjnej do obsługi procedur rozruchu, zatrzymania, płukania i czyszczenia instalacji,
- mechanizmy monitorowania stanu urządzeń i predykcji awarii, integrowane z systemami utrzymania ruchu (CMMS),
- rozbudowane narzędzia alarmowania, trendowania i raportowania, niezbędne do analizy przyczyn zakłóceń.

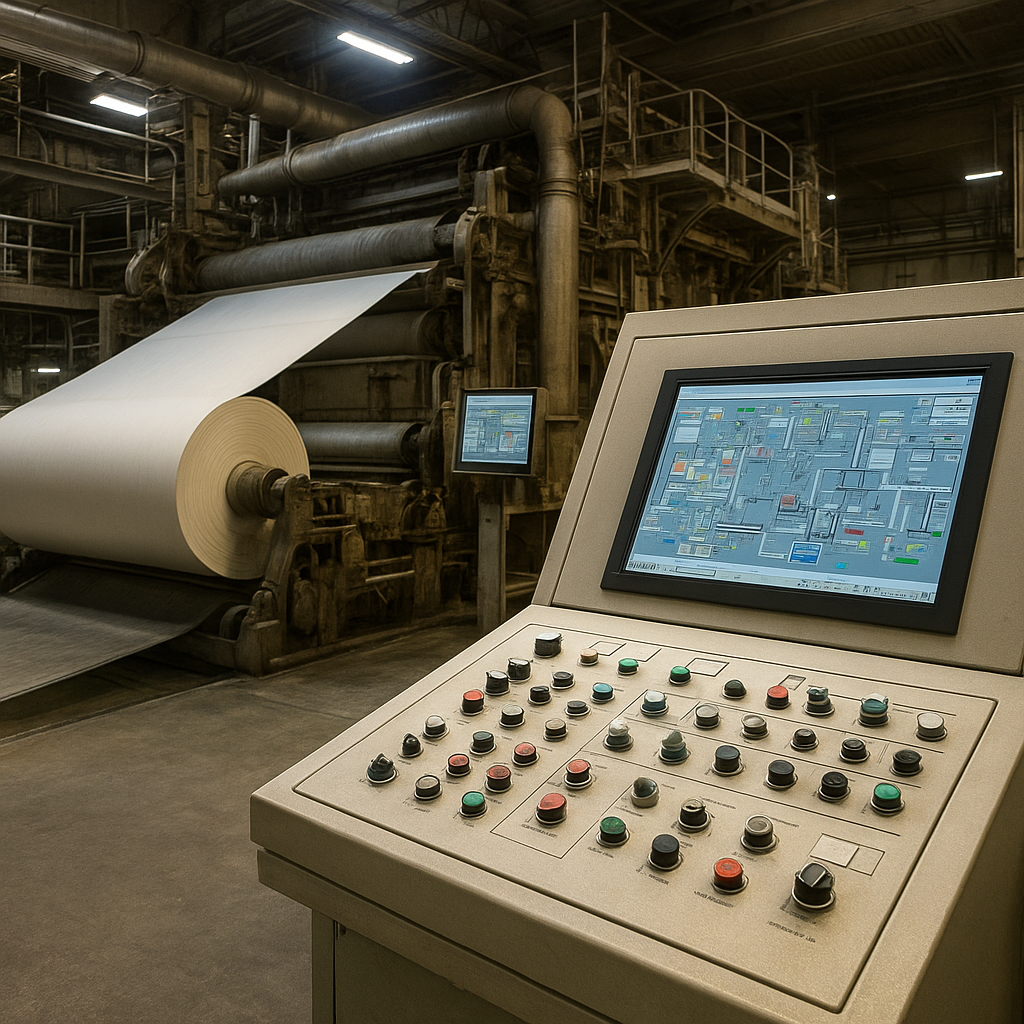

Kluczową cechą dobrego DCS jest spójny interfejs operatorski. W papierni operator musi jednocześnie śledzić dziesiątki, a nawet setki zmiennych procesowych – od temperatury kondensatu w różnych sekcjach suszarek, przez poziomy w zbiornikach masy, aż po ciśnienia w układach próżniowych. Intuicyjna wizualizacja, z wyraźnym rozróżnieniem stanów alarmowych, ostrzegawczych i informacyjnych, ma bezpośredni wpływ na czas reakcji załogi i możliwość szybkiego przywrócenia parametrów do stanu nominalnego. Standardem staje się wykorzystanie ergonomicznych ekranów procesowych, w których stosuje się czytelne symbole, znormalizowaną kolorystykę oraz kontekstowe okna diagnostyczne.
Coraz częściej systemy DCS w papierniach integrowane są z warstwą nadrzędną – systemami klasy MES i ERP. Oznacza to, że dane procesowe, takie jak zużycie energii, surowców, dodatków chemicznych czy wody, stają się dostępne dla analityków i służb planistycznych w czasie zbliżonym do rzeczywistego. Na tej podstawie opracowywane są wskaźniki efektywności (KPI) i bilanse materiałowo-energetyczne, które umożliwiają identyfikację miejsc generujących straty. Dzięki takiemu podejściu DCS przestaje być jedynie systemem sterującym, a staje się integralnym elementem cyfrowego zarządzania całą papiernią.
Istotną rolę odgrywa także integracja z systemami bezpieczeństwa i ochrony środowiska. Instalacje węzłów parowych, magazyny chemikaliów, układy regeneracji ługu czy oczyszczalnie ścieków wymagają stałego nadzoru i możliwości szybkiej reakcji w sytuacjach krytycznych. DCS wspiera obsługę funkcji bezpieczeństwa poprzez dedykowane blokady, procedury awaryjnego wyłączenia (ESD), kontrolę zaworów bezpieczeństwa oraz monitorowanie parametrów emisji. Zachowanie zgodności z normami branżowymi i wymaganiami prawnymi (np. dotyczącymi emisji do atmosfery lub ładunku zanieczyszczeń w ściekach) jest tu równie istotne jak niezawodność samego procesu produkcyjnego.
Zaawansowane sterowanie, optymalizacja i cyfryzacja w papierniach z DCS
Współczesne papiernie coraz częściej wykorzystują możliwości zaawansowanego sterowania procesem i narzędzi analitycznych, które rozwijają klasyczne funkcje DCS. Kluczowym obszarem jest zoptymalizowanie pracy maszyny papierniczej, szczególnie w sekcjach odpowiadających za jakość gotowego produktu, takich jak formowanie, prasowanie, suszenie oraz obróbka końcowa. Tutaj szczególnie liczy się stabilizacja parametrów typu gramatura, profil poprzeczny wilgotności czy wytrzymałość mechaniczna, a także ograniczenie strat powstających przy przejściach między gatunkami papieru.
W tym celu DCS bywa uzupełniany o układy zaawansowanego sterowania wielowymiarowego (MPC) oraz systemy jakości QCS, które mierzą w czasie rzeczywistym kluczowe parametry wstęgi i przekazują dane bezpośrednio do regulatorów nadrzędnych. Umożliwia to dynamiczne korygowanie dozowania masy, ilości pary w poszczególnych sekcjach suszarek, ciśnienia w prasach czy prędkości poszczególnych napędów. Dzięki takim rozwiązaniom możliwe jest utrzymanie produkcji w wąskich tolerancjach jakościowych, co zmniejsza ilość materiału niezgodnego oraz pozwala optymalizować zużycie energii i chemikaliów.
Bardzo duży potencjał tkwi także w wykorzystaniu narzędzi diagnostyki predykcyjnej. Na podstawie danych zbieranych przez DCS – takich jak drgania napędów, temperatury łożysk, częstotliwość zadziałań zabezpieczeń, dynamika zmian ciśnień czy przepływów – buduje się modele, które pozwalają prognozować zbliżające się awarie. W połączeniu z systemem utrzymania ruchu i harmonogramami przeglądów, predykcja stanu maszyn umożliwia planowanie postojów serwisowych w sposób minimalizujący wpływ na ciągłość produkcji. W zakładach papierniczych, gdzie każda godzina przestoju oznacza bardzo wysokie koszty, takie podejście staje się nieodzowne.
Systemy DCS stopniowo stają się platformą, na której opiera się szersza cyfryzacja papierni. Dane procesowe są agregowane, analizowane i prezentowane nie tylko w sterowni, ale również w biurach technologów, działach utrzymania ruchu czy w centralach koncernów posiadających wiele zakładów. Możliwość porównywania efektywności różnych linii produkcyjnych, identyfikacji najlepszych praktyk i przenoszenia ich na inne obiekty otwiera drogę do ciągłego doskonalenia procesów. Jednocześnie rosną wymagania w zakresie cyberbezpieczeństwa, gdyż otwarcie infrastruktury DCS na światy zewnętrzne niesie ze sobą ryzyko ataków na infrastrukturę krytyczną.
Istotnym kierunkiem rozwoju jest również integracja DCS z narzędziami do modelowania i symulacji procesów. Wdrożenie modeli cyfrowych linii papierniczych (tzw. digital twin) pozwala na testowanie nowych strategii sterowania, optymalizację nastaw czy planowanie modernizacji bez ingerencji w rzeczywisty obiekt. Dzięki temu inżynierowie mogą analizować wpływ różnych scenariuszy – na przykład zmian w surowcach, modernizacji sekcji suszenia czy wprowadzenia nowych dodatków chemicznych – na stabilność i efektywność procesu jeszcze przed podjęciem decyzji inwestycyjnych. DCS pełni w takiej architekturze rolę dostawcy wiarygodnych danych rzeczywistych, które są niezbędne do weryfikacji modeli symulacyjnych.
Nie można pominąć aspektu energetycznego. Papiernie należą do najbardziej energochłonnych gałęzi przemysłu, a koszty energii elektrycznej i cieplnej mają decydujący wpływ na rentowność produkcji. Rozbudowane funkcje bilansowania energii w DCS, obejmujące monitorowanie zużycia pary, prądu, gazu, powietrza sprężonego i próżni, stają się jednym z najważniejszych narzędzi technologa. Advanced Process Control w kombinacji z modułami optymalizacji energetycznej umożliwia takie prowadzenie procesu, aby minimalizować marnotrawstwo energii – na przykład poprzez dynamiczne dostosowanie parametrów suszenia do aktualnych warunków atmosferycznych lub jakości surowca.
Przemiany demograficzne i zmieniające się wymagania względem kwalifikacji personelu sprawiają, że interfejsy DCS coraz bardziej przypominają aplikacje znane z codziennego życia, chociaż ich funkcje są wielokrotnie bardziej rozbudowane. Intuicyjne panele operatorskie, w tym mobilne, umożliwiają personelowi szybsze reagowanie na alarmy, lepsze zrozumienie powiązań między zdarzeniami procesowymi oraz bardziej przejrzyste dokumentowanie działań. Jednocześnie rośnie znaczenie szkoleń opartych na symulatorach, które wiernie odwzorowują zachowanie rzeczywistego systemu DCS i procesu technologicznego. Pozwala to ograniczać ryzyko błędów ludzkich w sytuacjach nietypowych lub awaryjnych.
W kontekście zrównoważonego rozwoju coraz ważniejsza staje się także możliwość dokładnego raportowania wskaźników środowiskowych. DCS gromadzi dane o zużyciu wody, ilości generowanych odpadów, emisjach do powietrza i do wód, a także o efektywności instalacji oczyszczania ścieków. Informacje te są nie tylko podstawą spełnienia wymagań regulacyjnych, ale również narzędziem budowania wizerunku odpowiedzialnego producenta. Optymalizacja parametrów pracy instalacji oczyszczania, redukcja zużycia świeżej wody procesowej czy zwiększanie udziału papieru z recyklingu są znacznie skuteczniejsze, gdy opierają się na precyzyjnych i bieżących danych dostarczanych przez system DCS.
Ostatecznie rola rozproszonych systemów sterowania w papierniach wykracza daleko poza tradycyjnie pojmowane sterowanie i regulację. To zintegrowane środowisko, które łączy wymagania produkcji, energetyki, bezpieczeństwa, jakości i ochrony środowiska, a jednocześnie staje się platformą do wdrażania nowoczesnych koncepcji Przemysłu 4.0. W miarę jak rośnie złożoność procesów i presja rynkowa, znaczenie dobrze zaprojektowanego, utrzymywanego i rozwijanego systemu DCS będzie w przemyśle papierniczym systematycznie wzrastać.
