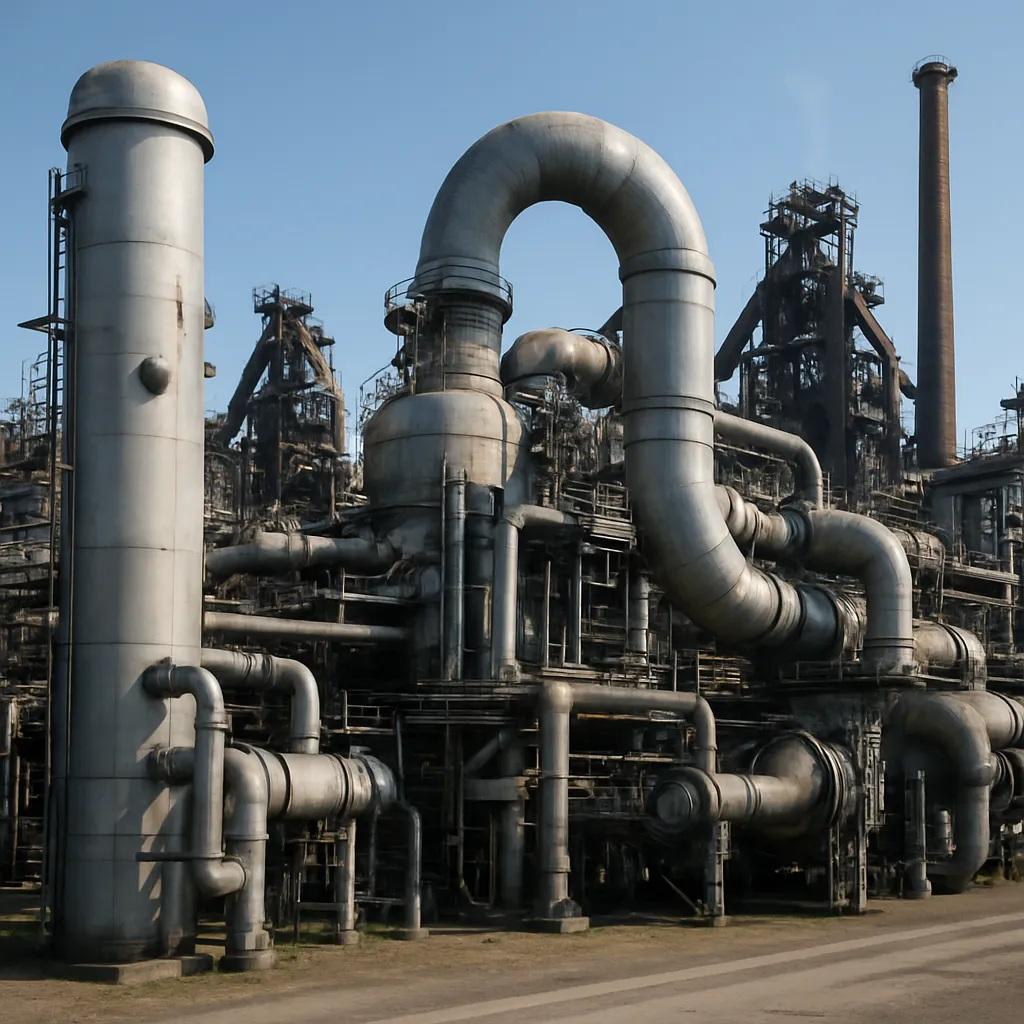

Instalacje do obróbki gazów wielkopiecowych stanowią kluczowy element współczesnej technologii hutniczej, łącząc funkcje ochrony środowiska, odzysku energii oraz zapewnienia bezpieczeństwa procesowego. Gazy wielkopiecowe, powstające podczas redukcji rud żelaza w wielkim piecu, zawierają znaczne ilości pyłów, związków siarki i tlenku węgla, a jednocześnie stanowią cenne paliwo wtórne. Skuteczne oczyszczanie i zagospodarowanie tego strumienia decyduje o ekonomice całego zakładu hutniczego, wpływa na emisje do atmosfery oraz na parametry pracy urządzeń energetycznych i technologicznych. Z tego powodu projektowanie, eksploatacja i modernizacja instalacji do obróbki gazów wielkopiecowych są przedmiotem intensywnych analiz technicznych, ekonomicznych i środowiskowych w każdej nowoczesnej hucie żelaza.
Charakterystyka i znaczenie gazów wielkopiecowych w przemyśle hutniczym
Gaz wielkopiecowy jest produktem ubocznym procesu redukcji rudy żelaza w wielkim piecu, lecz w praktyce stanowi pełnoprawny nośnik energii i surowiec procesowy. Powstaje w wyniku reakcji redukcji tlenków żelaza mieszaniną tlenku węgla i wodoru, pochodzących z koksu oraz ewentualnych dodatków paliw zastępczych, takich jak pył węglowy, gaz koksowniczy czy biomasa. Skład typowego gazu wielkopiecowego obejmuje głównie azot, tlenek węgla, dwutlenek węgla, parę wodną oraz niewielkie ilości wodoru i metanu. Oprócz składników gazowych obecne są także pyły rudne, koksowe i żużlowe, a także śladowe ilości zanieczyszczeń organicznych i związków siarki.
Znaczenie gazu wielkopiecowego dla huty jest wielowymiarowe. Po pierwsze, jego wartość opałowa, choć niższa niż w przypadku gazu koksowniczego czy ziemnego, pozwala na szerokie wykorzystanie jako paliwa w nagrzewnicach powietrza wielkopiecowego (tzw. cowperach), kotłach odzyskowych, piecach grzewczych walcowni oraz innych odbiornikach ciepła. Dzięki temu huta ogranicza zużycie paliw zewnętrznych, obniża koszty produkcji oraz poprawia bilans energetyczny zakładu. Po drugie, gaz wielkopiecowy jest nośnikiem informacji o przebiegu procesu w wielkim piecu: jego skład chemiczny, temperatura oraz stężenie pyłów dostarczają cennych danych o efektywności redukcji, ruchu wsadu i stanie wyłożenia ogniotrwałego.
Istotny jest również aspekt środowiskowy. Bez kontroli nad przepływem i składem gazu wielkopiecowego dochodziłoby do znacznych emisji tlenku węgla, pyłów oraz dwutlenku siarki. Współczesne wymagania prawne i normy emisyjne wymuszają stosowanie zaawansowanych instalacji oczyszczania, umożliwiających separację zanieczyszczeń i stabilną pracę odbiorników energetycznych. Należy podkreślić, że efektywne zagospodarowanie gazu wielkopiecowego ogranicza także tzw. ślad węglowy hutnictwa poprzez zmniejszenie potrzeb na zewnętrzne źródła energii i paliw.
W praktyce przemysłowej wielkość strumienia gazu wielkopiecowego jest proporcjonalna do produkcji surówki. Dla typowego wielkiego pieca o wydajności kilku tysięcy ton surówki na dobę generowane są setki tysięcy metrów sześciennych gazu na godzinę. Tak ogromna ilość medium wymaga rozbudowanych systemów odprowadzania, oczyszczania, magazynowania i dystrybucji. Awaria któregokolwiek z kluczowych elementów układu obróbki gazu może skutkować koniecznością obniżenia wydajności lub nawet zatrzymania wielkiego pieca, co pociąga za sobą poważne konsekwencje ekonomiczne i technologiczne. Dlatego instalacje do obróbki gazów wielkopiecowych projektuje się z dużym zapasem bezpieczeństwa, redundancją krytycznych urządzeń oraz zaawansowanymi systemami automatyki.
Charakter gazu wielkopiecowego determinuje wybór technologii oczyszczania. Obecność drobnych, ściernych cząstek stałych, wysoka temperatura, a także zmienność składu wynikająca z wahań parametrów procesu w wielkim piecu stawiają szczególne wymagania materiałom konstrukcyjnym, układom chłodzenia i sposobom prowadzenia procesu odpylania. Niezbędne jest takie zaprojektowanie ciągu technologicznego, aby kolejno usuwane były największe frakcje ziarnowe, a następnie drobne pyły i inne zanieczyszczenia, przy jednoczesnym schłodzeniu gazu do parametrów dopuszczalnych dla dalszych urządzeń.
W kontekście rozwoju technologii hutniczych gaz wielkopiecowy staje się również przedmiotem intensywnych badań nad jego konwersją chemiczną i wykorzystaniem jako surowca w procesach wytwarzania paliw syntetycznych czy chemikaliów. Obecność tlenku węgla i dwutlenku węgla sprawia, że można rozważać procesy konwersji do gazu syntezowego oraz dalsze reakcje w kierunku alkoholi, węglowodorów czy związków tlenowych. Warunkiem wstępnym dla takich zastosowań pozostaje jednak wysoki stopień oczyszczenia gazu z pyłów, siarki oraz innych szkodliwych domieszek, co jeszcze bardziej zwiększa znaczenie instalacji do jego obróbki.
Podstawowe elementy ciągu technologicznego obróbki gazów wielkopiecowych
Typowa instalacja do obróbki gazów wielkopiecowych składa się z szeregu współpracujących ze sobą urządzeń, których zadaniem jest oczyszczenie gazu, jego schłodzenie, regulacja ciśnienia oraz przygotowanie do bezpiecznego wykorzystania w dalszych procesach. W najprostszym ujęciu można wyróżnić kilka głównych stref: odprowadzenie gazu z wielkiego pieca, wstępne odpylanie w suchych separatorach, dogłębne oczyszczanie w mokrych urządzeniach odpylających, chłodzenie i ewentualną odsiarczanie, a także układ dystrybucji gazu do odbiorców.
Bezpośrednio nad garbem wielkiego pieca znajduje się system odprowadzania gazu, obejmujący rurociągi, uszczelnienia i elementy regulacyjne. Gaz opuszczający przestrzeń roboczą pieca ma wysoką temperaturę oraz zawiera znaczne ilości pyłu, często przekraczające kilkadziesiąt gramów na metr sześcienny. W tej strefie priorytetem jest zapewnienie szczelności układu, aby ograniczyć emisje do otoczenia oraz utrzymać kontrolę nad ciśnieniem w górnej części pieca. Stosuje się masywne, żaroodporne rurociągi, uszczelnienia wodne oraz odpowiednio zaprojektowane komory rozdzielcze, które kierują gaz do dalszych urządzeń.
Pierwszym etapem właściwego oczyszczania jest zazwyczaj wstępne odpylanie w tzw. suchych odpylaczach. Mogą to być cyklony, komory osadcze lub inne urządzenia wykorzystujące siłę bezwładności do usunięcia największych cząstek stałych. Ich zadaniem jest zmniejszenie obciążenia kolejnych stopni instalacji, szczególnie mokrych odpylaczy i instalacji odsiarczania, które są bardziej wrażliwe na erozję i zawartość ciał stałych. Na tym etapie usuwa się znaczny procent masy pyłów, co ma też aspekt surowcowy, ponieważ odzyskane frakcje mogą być częściowo zawracane do aglomeracji lub brykietowania.
Kolejny istotny element to urządzenia do mokrego oczyszczania gazu, takie jak wieże płuczkowe, skrubery Venturiego lub inne typy aparatów kontaktujących gaz z cieczą. W tych urządzeniach następuje intensywne usuwanie drobnych pyłów oraz części rozpuszczalnych zanieczyszczeń gazowych. Drobne krople cieczy, najczęściej wody lub zawiesiny wodnej, zwilżają cząstki stałe i przenoszą je do fazy ciekłej, tworząc szlam, który następnie podlega dalszej obróbce, zagęszczaniu i utylizacji. Zastosowanie mokrego oczyszczania umożliwia osiągnięcie bardzo niskich stężeń pyłu w gazie oczyszczonym, rzędu kilku miligramów na metr sześcienny, co jest warunkiem bezpiecznej eksploatacji kotłów parowych, turbin gazowych czy innych zaawansowanych odbiorników energii.
Integralną częścią instalacji jest system chłodzenia gazu. W wielu przypadkach schładzanie realizowane jest w połączeniu z mokrym oczyszczaniem, gdzie intensywne parowanie wody oraz wymiana ciepła między fazami gazową i ciekłą obniża temperaturę gazu do wymaganych wartości. W bardziej rozbudowanych rozwiązaniach stosuje się wymienniki ciepła, chłodnie lub układy odzysku energii, które pozwalają przekształcić ciepło gazu wielkopiecowego w użyteczną energię, np. parę technologiczną czy gorącą wodę dla innych części zakładu. Wysoka temperatura surowego gazu oznacza duży potencjał energetyczny, którego efektywne zagospodarowanie zwiększa ogólną sprawność energetyczną huty.
Nie mniej ważny jest układ regulacji ciśnienia i dystrybucji gazu. Gaz wielkopiecowy, po oczyszczeniu i schłodzeniu, kierowany jest do sieci rurociągów zasilających poszczególnych odbiorców: cowpery, kotły odzyskowe, piece technologiczne, a niekiedy także zewnętrznych partnerów przemysłowych. Aby zapewnić stabilne warunki pracy tych instalacji, konieczne jest utrzymywanie odpowiedniego ciśnienia i przepływu. Stosuje się więc zawory regulacyjne, przepustnice, stacje pomiarowe i systemy sterowania, które na bieżąco monitorują parametry gazu oraz zapotrzebowanie poszczególnych odbiorców. Nadwyżki gazu, których nie można w danej chwili wykorzystać, odprowadzane są do pochodni, gdzie następuje ich bezpieczne spalanie.
W nowoczesnych hutach coraz częściej spotyka się także instalacje do odsiarczania gazu wielkopiecowego, szczególnie tam, gdzie paliwo zawiera podwyższone ilości siarki lub gdzie oczyszczony gaz kierowany jest do wrażliwych urządzeń energetycznych, takich jak turbiny gazowe czy zaawansowane kotły fluidalne. Procesy odsiarczania mogą wykorzystywać sorbenty wapniowe, roztwory amin, zawiesiny wodorotlenków lub inne układy chemicznego wiązania siarkowodoru i dwutlenku siarki. Ich zastosowanie zmniejsza emisje związków siarki do atmosfery i poprawia korozjoodporność dalszych elementów instalacji. Odseparowane produkty reakcji, np. gips lub inne sole, podlegają następnie zagospodarowaniu lub unieszkodliwieniu.
Cały ciąg technologiczny obróbki gazów wielkopiecowych musi być zintegrowany z systemem sterowania huty. Złożoność procesów, wielkość strumieni i wymogi bezpieczeństwa wymagają stosowania systemów automatyki o wysokim stopniu niezawodności. Układy pomiarowe monitorują temperaturę, ciśnienie, przepływ, stężenie pyłu, skład chemiczny oraz inne istotne parametry gazu. Na podstawie tych danych systemy sterowania dokonują regulacji pracy odpylaczy, pomp, wentylatorów, zaworów oraz pochodni, utrzymując stabilne warunki pracy wielkiego pieca i wszystkich odbiorników gazu. Rozwiązania te obejmują zarówno klasyczne systemy sterowania procesem, jak i zaawansowane algorytmy optymalizacji, które pozwalają na minimalizację strat energii i surowców.
Nowoczesne technologie, eksploatacja i kierunki rozwoju instalacji do obróbki gazów wielkopiecowych
Rozwój technologii w hutnictwie żelaza w ostatnich dekadach skupia się nie tylko na samym wielkim piecu, ale w dużym stopniu na otaczających go systemach pomocniczych, w tym na instalacjach do obróbki gazów wielkopiecowych. Celem jest jednoczesne zwiększanie efektywności energetycznej, ograniczanie emisji oraz podnoszenie niezawodności procesowej. Nowoczesne rozwiązania koncentrują się na kilku obszarach: zaawansowanych metodach odpylania, integracji z układami odzysku energii, redukcji emisji zanieczyszczeń gazowych oraz cyfryzacji i monitoringu pracy instalacji.
W zakresie odpylania coraz większe znaczenie zyskują wyspecjalizowane skrubery wysokosprawne, wykorzystujące intensywne zderzenia cząstek w strefie szybkiego przepływu i drobnodyspersyjny rozkład cieczy. Ich konstrukcja umożliwia osiąganie bardzo niskich stężeń resztkowych pyłów bez nadmiernego wzrostu oporów przepływu i zużycia energii. Istotne są także materiały stosowane w budowie tych urządzeń. Ze względu na agresywne środowisko chemiczne i erozję mechaniczną stosuje się wysokogatunkowe stale stopowe, powłoki ochronne oraz materiały kompozytowe, które wydłużają czas eksploatacji aparatów i zmniejszają koszty utrzymania ruchu.
Integracja instalacji obróbki gazów wielkopiecowych z systemami odzysku energii staje się standardem w nowoczesnych hutach. Opracowywane są układy, w których ciepło gazu oraz ciśnienie na wylocie z wielkiego pieca przekształcane są w energię elektryczną w turbinach ekspansyjnych, tzw. turbinach TRT. W takim układzie gaz, po wstępnym oczyszczeniu, kierowany jest na turbinę, gdzie ekspansja medium napędza generator elektryczny. Dopiero po tej fazie gaz trafia do dalszych etapów oczyszczania i dystrybucji. Rozwiązanie to poprawia bilans energetyczny całej huty, zmniejsza zużycie energii z sieci zewnętrznej oraz, w niektórych przypadkach, pozwala na sprzedaż nadwyżek energii elektrycznej.
Równolegle rozwijane są systemy ograniczania emisji związków siarki, azotu oraz węgla. W przypadku siarki istotne znaczenie mają skuteczne procedury odsiarczania, stosowane zarówno w samym strumieniu gazu, jak i w instalacjach spalania gazu wielkopiecowego. Rozważane są różne konfiguracje procesowe, w tym sucha sorpcja na węglach aktywnych lub tlenkach metali, mokre odsiarczanie z wykorzystaniem roztworów alkalicznych oraz układy hybrydowe łączące kilka metod. Efektywne odsiarczanie ma znaczenie nie tylko z perspektywy przepisów środowiskowych, ale także dla ochrony turbin, wymienników ciepła i innych wrażliwych elementów infrastruktury przed korozją i osadami.
Coraz większą rolę odgrywają również systemy monitoringu emisji i jakości gazu w czasie rzeczywistym. Wykorzystuje się zaawansowane analizatory gazów, spektrometry masowe, czujniki pyłu oparte na zjawiskach optycznych, a także systemy detekcji wycieków tlenku węgla w obszarach narażonych na nagromadzenie tego toksycznego składnika. Dane z tych urządzeń są integrowane w centralnych systemach sterowania, które umożliwiają szybkie reagowanie na zmiany warunków procesowych, zapobieganie przekroczeniom norm emisyjnych oraz optymalizację pracy instalacji. Analiza danych historycznych pozwala natomiast na wykrywanie stanów przedawaryjnych i planowanie działań prewencyjnych.
Ważnym kierunkiem rozwoju jest także zagospodarowanie produktów ubocznych powstających w instalacjach do obróbki gazów wielkopiecowych. Pyły odzyskiwane na różnych etapach odpylania często zawierają znaczne ilości tlenków żelaza, wapnia oraz innych składników cennych z punktu widzenia procesu hutniczego. Ich ponowne wprowadzenie do obiegu, np. poprzez aglomerację lub wytwarzanie brykietów, pozwala na zmniejszenie strat surowcowych i ograniczenie ilości odpadów składowanych na hałdach. W przypadku produktów procesów odsiarczania, takich jak gips syntetyczny, rozpatruje się zastosowania w przemyśle materiałów budowlanych lub w innych gałęziach gospodarki.
W kontekście globalnej transformacji energetycznej i dążenia do ograniczania emisji dwutlenku węgla coraz bardziej realne staje się łączenie instalacji obróbki gazów wielkopiecowych z technologiami wychwytu i wykorzystania CO2. W tym celu prowadzi się prace nad integracją klasycznych układów oczyszczania z modułami separacji dwutlenku węgla, wykorzystującymi absorbenty chemiczne, membrany lub procesy kriogeniczne. Wychwycony CO2 może być następnie sprężany i przekazywany do dalszych zastosowań, takich jak synteza chemikaliów, produkcja paliw syntetycznych czy składowanie geologiczne. Choć rozwiązania te są nadal w fazie rozwoju i demonstracji, ich potencjalne znaczenie dla hutnictwa jest bardzo duże, szczególnie w perspektywie rosnących wymagań klimatycznych.
Nowoczesne zarządzanie instalacjami do obróbki gazów wielkopiecowych coraz częściej wykorzystuje narzędzia cyfrowe, w tym modelowanie procesowe, symulacje numeryczne i systemy wsparcia decyzji. Tworzone są cyfrowe bliźniaki instalacji, które odwzorowują zachowanie rzeczywistych obiektów na podstawie danych pomiarowych oraz modeli fizycznych i empirycznych. Dzięki temu możliwe staje się testowanie różnych scenariuszy pracy, ocena wpływu zmian parametrów na emisje i zużycie energii oraz przewidywanie skutków modernizacji. W połączeniu z algorytmami uczenia maszynowego można identyfikować wzorce pracy prowadzące do zwiększonego zużycia mediów lub ryzyka awarii i odpowiednio modyfikować strategie sterowania.
Kierunki rozwoju instalacji do obróbki gazów wielkopiecowych są ściśle powiązane z przyszłością samego wielkiego pieca i całego sektora hutnictwa żelaza. W miarę upowszechniania się technologii niskoemisyjnych, takich jak bezpośrednia redukcja rud wodorem czy elektryczne piece łukowe zasilane energią odnawialną, znaczenie klasycznego gazu wielkopiecowego może ulegać zmianie. Jednak w wielu regionach świata, gdzie hutnictwo wciąż opiera się na wielkich piecach, ulepszanie i modernizacja instalacji oczyszczania gazu pozostanie niezbędnym elementem strategii rozwoju. Pozwala to nie tylko spełniać coraz ostrzejsze wymagania środowiskowe, lecz także podnosić konkurencyjność zakładów poprzez lepsze wykorzystanie energii i surowców.
Analizując całość zagadnienia, widać wyraźnie, że instalacje do obróbki gazów wielkopiecowych przestały być traktowane jedynie jako układy pomocnicze. Stały się integralną częścią kompleksowego systemu produkcji żelaza, w którym współzależność między wielkim piecem, energetyką zakładową, gospodarką odpadami i emisjami jest niezwykle silna. Dalsze doskonalenie tych instalacji wymaga współpracy specjalistów z różnych dziedzin: inżynierii procesowej, automatyki, materiałoznawstwa, ochrony środowiska i energetyki. Tendencje te wskazują, że rola zaawansowanych systemów obróbki gazu w przemyśle hutniczym będzie w kolejnych latach jedynie rosnąć, podobnie jak znaczenie innowacji w obszarze efektywności energetycznej, redukcji emisji oraz integracji procesów produkcyjnych.
