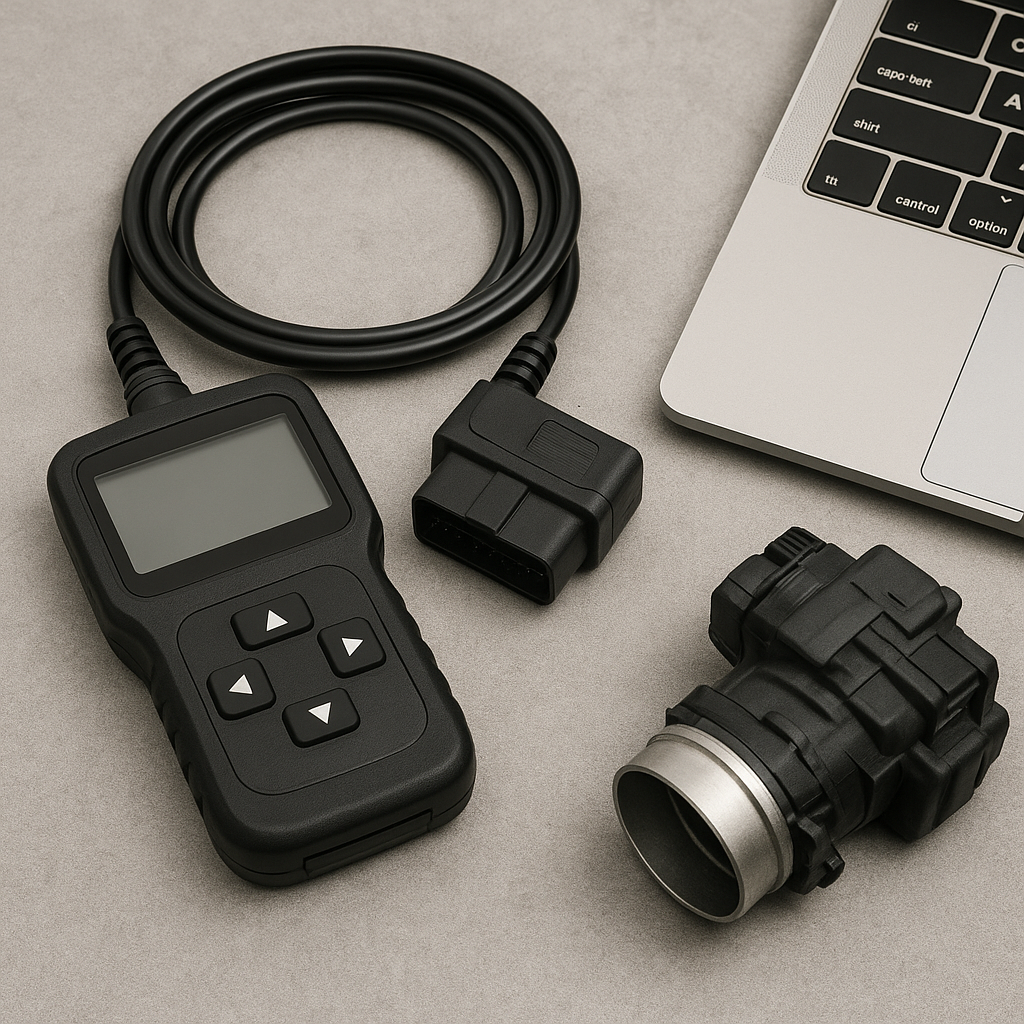

Urządzenia do diagnostyki pokładowej OBD stały się jednym z kluczowych narzędzi w nowoczesnym serwisowaniu pojazdów. Łączą w sobie elektronikę, informatykę oraz wiedzę z zakresu mechaniki, umożliwiając szybkie wykrywanie usterek, optymalizację parametrów pracy silnika oraz spełnianie rygorystycznych norm emisji spalin. Dla warsztatów, producentów samochodów oraz użytkowników indywidualnych systemy OBD pełnią rolę nie tylko narzędzia diagnostycznego, ale również elementu zwiększającego bezpieczeństwo, ekonomię eksploatacji oraz przejrzystość danych technicznych dotyczących pojazdu.
Geneza, standardy i rozwój systemów OBD
Początki systemów pokładowej diagnostyki wiążą się bezpośrednio z zaostrzaniem norm dotyczących emisji spalin oraz koniecznością precyzyjnego sterowania pracą silnika spalinowego. Pierwsze rozwiązania miały bardzo ograniczone możliwości – informowały jedynie o ogólnym błędzie pracy układu, zwykle poprzez zapalenie kontrolki na tablicy wskaźników. Dopiero rozwój elektroniki samochodowej i wprowadzenie zunifikowanych protokołów komunikacyjnych umożliwiły tworzenie systemów znanych dziś jako **OBD** i **OBD-II**.
Standard OBD-I był zbiorem rozwiązań zależnych od producenta. Każda marka stosowała własne złącza, własne kody błędów oraz procedury ich odczytu. Utrudniało to pracę niezależnych warsztatów, a diagnostyka często wymagała dedykowanych, kosztownych testerów. Dopiero przejście do OBD-II, z ujednoliconym 16-pinowym złączem diagnostycznym i wspólnym zestawem podstawowych kodów, otworzyło drogę do rozwoju szerokiej gamy uniwersalnych urządzeń.
W Europie równolegle rozwijały się normy EOBD, będące odpowiednikiem OBD-II dostosowanym do wymogów unijnych. Obejmowały one przede wszystkim monitorowanie emisji spalin, sprawności katalizatora oraz pracy układów odpowiedzialnych za mieszankę paliwowo-powietrzną. Z czasem możliwości systemów zostały rozszerzone na kolejne obszary pojazdu: układ hamulcowy, systemy bezpieczeństwa czynnego, skrzynie biegów czy moduły komfortu.
Współczesne implementacje systemów OBD w pojeździe opierają się na rozbudowanej sieci sterowników elektronicznych (ECU – Electronic Control Unit) komunikujących się za pośrednictwem magistral, takich jak **CAN** (Controller Area Network), LIN czy FlexRay. Sterownik silnika przekazuje do interfejsu OBD informacje o własnym stanie oraz o odczytach z czujników, a także zapisuje kody usterek w pamięci diagnostycznej. Urządzenie diagnostyczne odczytuje te informacje i umożliwia ich interpretację przez mechanika lub inżyniera.
Rozwój systemów OBD jest również silnie powiązany z rosnącym udziałem elektroniki sterującej w motoryzacji. Od prostych układów wtryskowych przeszliśmy do zaawansowanych systemów zarządzania pracą silników benzynowych, wysokoprężnych oraz hybrydowych, których prawidłowe funkcjonowanie bez wsparcia diagnostyki pokładowej byłoby w praktyce niemożliwe. Z punktu widzenia przemysłu motoryzacyjnego OBD to narzędzie nie tylko do serwisowania, lecz także do projektowania i homologacji nowych konstrukcji.
Rodzaje urządzeń OBD i ich zastosowanie w praktyce serwisowej
Urządzenia do diagnostyki pokładowej można podzielić według kilku kryteriów: stopnia zaawansowania, zakresu obsługiwanych systemów, sposobu komunikacji z pojazdem oraz przeznaczenia. Dzięki temu rynek obejmuje zarówno proste czytniki do zastosowań amatorskich, jak i wielomodułowe systemy warsztatowe wykorzystywane przez autoryzowane serwisy i działy rozwoju producentów.
Proste czytniki i adaptery dla użytkowników indywidualnych
Najbardziej podstawową grupą są niedrogie, kompaktowe interfejsy wpinane bezpośrednio do złącza OBD-II. Mogą one mieć wbudowany wyświetlacz lub działać jako adapter komunikujący się ze smartfonem lub laptopem za pomocą Bluetooth, Wi-Fi czy USB. Takie urządzenia pozwalają na odczyt i kasowanie podstawowych kodów błędów, monitorowanie parametrów pracy silnika w czasie rzeczywistym oraz podgląd wybranych danych eksploatacyjnych, np. temperatury płynu chłodzącego, prędkości obrotowej silnika czy obciążenia jednostki napędowej.
W zastosowaniach amatorskich proste skanery OBD umożliwiają kierowcy wstępne zdiagnozowanie przyczyny zapalenia się kontrolki MIL (Malfunction Indicator Lamp). Dzięki temu użytkownik może ocenić, czy problem wymaga natychmiastowej wizyty w warsztacie, czy też jest to usterka mniej krytyczna, pozwalająca na kontynuowanie jazdy. Dla przemysłu motoryzacyjnego popularyzacja takich narzędzi ma znaczenie w kontekście transparentności i budowania zaufania klientów, którzy zyskują wgląd w podstawowe parametry techniczne pojazdu.
Profesjonalne testery wielomarkowe
Wyższy poziom zaawansowania reprezentują profesjonalne testery diagnostyczne przeznaczone dla warsztatów niezależnych oraz autoryzowanych serwisów. Są to zwykle urządzenia oparte na dedykowanym oprogramowaniu, działającym na specjalizowanych terminalach lub zwykłych komputerach przenośnych. Obsługują one wiele marek i modeli pojazdów, oferując dostęp do rozszerzonej listy modułów, nie tylko do sterownika silnika.
Profesjonalny tester wielomarkowy potrafi komunikować się z systemami ABS, ESP, poduszek powietrznych, klimatyzacji, systemami komfortu, skrzyni biegów oraz układami wspomagania kierowcy. Umożliwia nie tylko odczyt i kasowanie kodów usterek, lecz również wykonywanie testów elementów wykonawczych, kalibracji czujników, adaptacji nowych podzespołów i programowania wybranych parametrów. W produkcji i serwisie nowoczesnych pojazdów znaczenie ma także możliwość obsługi pojazdów hybrydowych i elektrycznych, gdzie pojawiają się dodatkowe moduły odpowiedzialne za zarządzanie baterią i układami wysokonapięciowymi.
Profesjonalne urządzenia diagnostyczne odgrywają istotną rolę w łańcuchu wartości przemysłu motoryzacyjnego. Dzięki nim warsztaty mogą obsługiwać flotę pojazdów różnych marek, co sprzyja konkurencji na rynku posprzedażowym i zmniejsza uzależnienie klientów od autoryzowanych serwisów. Z kolei producenci oprogramowania diagnostycznego stają się ważnymi partnerami technologicznymi dla przemysłu, gdyż ich rozwiązania muszą nadążać za wprowadzaniem nowych systemów bezpieczeństwa i funkcji wspomagania jazdy.
Fabryczne narzędzia serwisowe i urządzenia inżynierskie
Na szczycie hierarchii znajdują się fabryczne narzędzia diagnostyczne opracowane przez producentów pojazdów. Są one w pełni zintegrowane z wewnętrzną dokumentacją techniczną, schematami elektrycznymi, procedurami serwisowymi oraz danymi konfiguracyjnymi. Tego typu urządzenia pozwalają na wykonywanie zaawansowanych funkcji, takich jak programowanie sterowników, wgrywanie nowych wersji oprogramowania, personalizacja funkcji pojazdu pod konkretne rynki oraz inicjowanie procedur adaptacyjnych po wymianie złożonych komponentów.
W obszarze badań i rozwoju stosuje się również specjalne interfejsy inżynierskie, zdolne do komunikacji na poziomie niskich warstw protokołów sieci pojazdu. Pozwalają one inżynierom śledzić ruch na magistrali CAN, rejestrować ramki danych, analizować zachowanie pojazdu w nietypowych sytuacjach oraz tworzyć nowe funkcje sterujące. Z punktu widzenia przemysłu motoryzacyjnego tego rodzaju narzędzia są niezbędne przy opracowywaniu prototypów, testach drogowych oraz przygotowywaniu pojazdów do homologacji na różnych rynkach.
Integracja OBD z systemami zarządzania flotą
Osobną kategorię zastosowań stanowią rozwiązania telematyczne wykorzystujące dane z interfejsu OBD do monitorowania i zarządzania flotami pojazdów. Urządzenia montowane w samochodach służbowych lub ciężarowych potrafią na bieżąco odczytywać parametry eksploatacyjne, takie jak zużycie paliwa, pojawiające się błędy, styl jazdy kierowcy czy czas pracy silnika na biegu jałowym. Informacje te są przesyłane do centralnych systemów informatycznych przewoźników lub operatorów flot, którzy mogą optymalizować trasy, planować przeglądy i reagować na wykryte nieprawidłowości.
W tym obszarze urządzenia OBD stają się elementem szerszego ekosystemu cyfrowego obejmującego systemy GPS, platformy chmurowe, analitykę danych oraz rozwiązania z zakresu predykcyjnego utrzymania ruchu. Dla przemysłu motoryzacyjnego jest to szansa na rozwój nowych usług, takich jak zdalne monitorowanie stanu technicznego pojazdu, powiadomienia o konieczności przeglądu czy dynamiczne ubezpieczenia oparte na danych eksploatacyjnych.
Znaczenie OBD dla bezpieczeństwa, ekologii i rozwoju technologii motoryzacyjnych
Systemy pokładowej diagnostyki i współpracujące z nimi urządzenia mają istotny wpływ na kilka kluczowych obszarów funkcjonowania przemysłu motoryzacyjnego: bezpieczeństwo, ochronę środowiska, ekonomię eksploatacji oraz innowacje technologiczne. Ich rola wykracza daleko poza samą możliwość kasowania kodów usterek, stając się fundamentem nowoczesnej architektury pojazdu.
Kontrola emisji spalin i spełnianie norm środowiskowych
Jednym z głównych powodów wprowadzenia obowiązkowych systemów **diagnostyki** pokładowej była potrzeba monitorowania układów odpowiedzialnych za emisję zanieczyszczeń. OBD na bieżąco sprawdza poprawność działania sond lambda, katalizatora, filtra cząstek stałych, zaworu EGR oraz innych elementów układu wydechowego i dolotowego. W przypadku stwierdzenia nieprawidłowości system zapisuje odpowiednie kody usterek i informuje kierowcę o konieczności interwencji serwisowej.
Dla producentów pojazdów i komponentów oznacza to konieczność projektowania układów spełniających nie tylko graniczne wartości emisji na stanowisku pomiarowym, ale także zachowujących swoją **sprawność** przez długi czas eksploatacji. Urządzenia diagnostyczne umożliwiają weryfikację tego wymogu w warunkach rzeczywistej jazdy, co ma znaczenie przy testach rozwojowych oraz w procesach certyfikacji. W niektórych systemach prawnych dane z OBD mogą być także wykorzystane podczas okresowych badań technicznych do oceny stanu układów oczyszczania spalin.
Bezpieczeństwo czynne i bierne a rozwój systemów elektronicznych
Rosnący stopień złożoności pojazdów, związany z wprowadzaniem nowoczesnych systemów wspomagania kierowcy, stawia przed diagnostyką pokładową zupełnie nowe wyzwania. Z jednej strony **sterowniki** odpowiadające za ABS, kontrolę trakcji, stabilność toru jazdy, adaptacyjny tempomat czy utrzymanie pasa ruchu muszą stale monitorować swoje działanie, z drugiej – urządzenia serwisowe muszą zapewniać dostęp do danych niezbędnych do sprawdzenia sprawności tych systemów.
W praktyce oznacza to, że urządzenia OBD współpracujące z nowoczesnymi pojazdami muszą obsługiwać dużą liczbę modułów, potrafić interpretować kody błędów specyficzne dla poszczególnych funkcji i zapewniać możliwość wykonywania testów aktywnych. Dzięki temu serwis może ocenić, czy systemy bezpieczeństwa działają prawidłowo, czy też wymagają kalibracji, naprawy lub aktualizacji oprogramowania. Z punktu widzenia przemysłu motoryzacyjnego niezawodność i kontrola tych układów jest kluczowa, ponieważ od ich działania zależy realny poziom bezpieczeństwa na drogach.
Rozszerzenie funkcjonalności diagnostycznych o systemy ADAS (Advanced Driver Assistance Systems) wiąże się także z koniecznością przystosowania urządzeń do współpracy z kamerami, radarami, lidarami i czujnikami ultradźwiękowymi. Po naprawach blacharskich, wymianie szyby czołowej czy elementów zawieszenia, serwis musi przeprowadzić procedury kalibracji tych czujników. Bez odpowiedniego sprzętu diagnostycznego i precyzyjnych danych fabrycznych pojazd mógłby zachowywać się nieprzewidywalnie, mimo pozornej sprawności mechanicznej.
Diagnostyka a optymalizacja kosztów utrzymania pojazdu
Nowoczesne urządzenia OBD wspierają nie tylko producentów i warsztaty, ale również operatorów flot oraz indywidualnych użytkowników, którzy dążą do optymalizacji kosztów eksploatacji. Analiza danych zebranych za pomocą interfejsu diagnostycznego pozwala identyfikować nieefektywne zachowania, takie jak nadmierne przyspieszanie, długotrwała praca na biegu jałowym czy opóźnianie przeglądów serwisowych. W połączeniu z systemami informatycznymi dane te umożliwiają tworzenie strategii zmniejszania zużycia paliwa i ograniczania zużycia podzespołów.
W przemyśle motoryzacyjnym rośnie znaczenie koncepcji utrzymania predykcyjnego, opartego na analizie trendów parametrów pracy pojazdu. Zamiast wykonywać przeglądy sztywno co określony przebieg, możliwe staje się dostosowanie interwałów serwisowych do rzeczywistego zużycia elementów. Urządzenia diagnostyczne odczytują parametry takie jak liczba regeneracji filtra DPF, średnie temperatury pracy, ilość odnotowanych przegrzań czy wartości ciśnienia oleju w różnych warunkach. Na tej podstawie systemy flotowe lub aplikacje serwisowe mogą rekomendować działania prewencyjne, zanim dojdzie do kosztownej awarii.
Wpływ diagnostyki pokładowej na projektowanie nowych pojazdów
W procesie projektowania nowego modelu samochodu inżynierowie muszą uwzględniać nie tylko parametry użytkowe i bezpieczeństwo, ale również sposób, w jaki pojazd będzie diagnozowany i serwisowany przez wiele lat jego eksploatacji. Znaczenie ma rozmieszczenie złącza OBD, dostępność do modułów sterujących, kategoryzacja błędów oraz konstrukcja oprogramowania sterowników, umożliwiająca jednoznaczne powiązanie kodu usterki z potencjalną przyczyną.
Urządzenia diagnostyczne stosowane w działach rozwoju są wykorzystywane do testów prototypów w warunkach drogowych, na hamowniach i torach badawczych. Rejestrują setki parametrów jednocześnie, umożliwiając analizę zachowania pojazdu w różnych scenariuszach. Dane zebrane na tym etapie służą do modyfikacji oprogramowania sterującego, poprawy algorytmów pracy silnika, skrzyni biegów czy systemów wspomagania kierowcy. Dzięki temu finalny produkt trafiający do klienta jest bardziej dopracowany, a ewentualne problemy eksploatacyjne mogą być szybciej zidentyfikowane i usunięte poprzez aktualizacje.
Diagnostyka pokładowa wpływa również na standardy wymiany informacji między producentem pojazdu, siecią serwisową a dostawcami podzespołów. Wspólne definicje kodów błędów, jednolite opisy usterek oraz procedury postępowania umożliwiają sprawne reagowanie na pojawiające się w terenie problemy jakościowe. W razie potrzeby można szybko zidentyfikować serię wadliwych części, ocenić skalę zjawiska i podjąć działania naprawcze, obejmujące kampanie serwisowe lub modyfikacje konstrukcyjne.
Nowe wyzwania: pojazdy elektryczne, łączność i cyberbezpieczeństwo
Transformacja sektora motoryzacyjnego w kierunku elektromobilności i pojazdów高度 zintegrowanych cyfrowo wprowadza do świata diagnostyki pokładowej nowe zagadnienia. W samochodach elektrycznych kluczowe znaczenie ma monitorowanie stanu baterii trakcyjnej, układów ładowania, falowników, silników elektrycznych i systemów chłodzenia. Dane odczytywane przez urządzenia OBD pozwalają ocenić stopień degradacji ogniw, historię obciążeń, warunki temperaturowe oraz potencjalne nieprawidłowości w pracy układu wysokiego napięcia.
Równocześnie rozwój łączności pojazdów z infrastrukturą sieciową (V2X), rosnąca liczba funkcji zdalnych i aktualizacji over-the-air powodują, że diagnostyka przestaje być domeną wyłącznie fizycznego złącza pod deską rozdzielczą. Coraz większą rolę odgrywają rozwiązania zdalne, pozwalające na odczyt błędów, aktualizację oprogramowania i konfigurację niektórych funkcji bez konieczności wizyty w warsztacie. Wymaga to jednak zapewnienia wysokiego poziomu **bezpieczeństwa** cyfrowego, aby uniemożliwić nieautoryzowany dostęp do systemów pojazdu.
Dla przemysłu motoryzacyjnego oznacza to konieczność opracowania nowych standardów i narzędzi diagnostycznych, które będą w stanie obsłużyć zarówno tradycyjne pojazdy spalinowe, jak i zaawansowane konstrukcje elektryczne i autonomiczne. Urządzenia OBD muszą ewoluować w kierunku większej integracji z systemami IT producentów, szyfrowanej komunikacji oraz zarządzania uprawnieniami, tak aby wrażliwe funkcje pojazdu pozostawały pod kontrolą, a jednocześnie niezależne warsztaty zachowały możliwość wykonywania niezbędnych prac serwisowych.
Równowaga między otwartością standardu diagnostycznego a ochroną przed atakami cybernetycznymi staje się jednym z kluczowych zagadnień na styku motoryzacji i branży IT. Współczesne i przyszłe urządzenia do diagnostyki pokładowej OBD będą musiały funkcjonować w tym wymagającym środowisku, łącząc tradycyjne zadania serwisowe z rolą elementu systemu bezpieczeństwa informacyjnego pojazdu.
