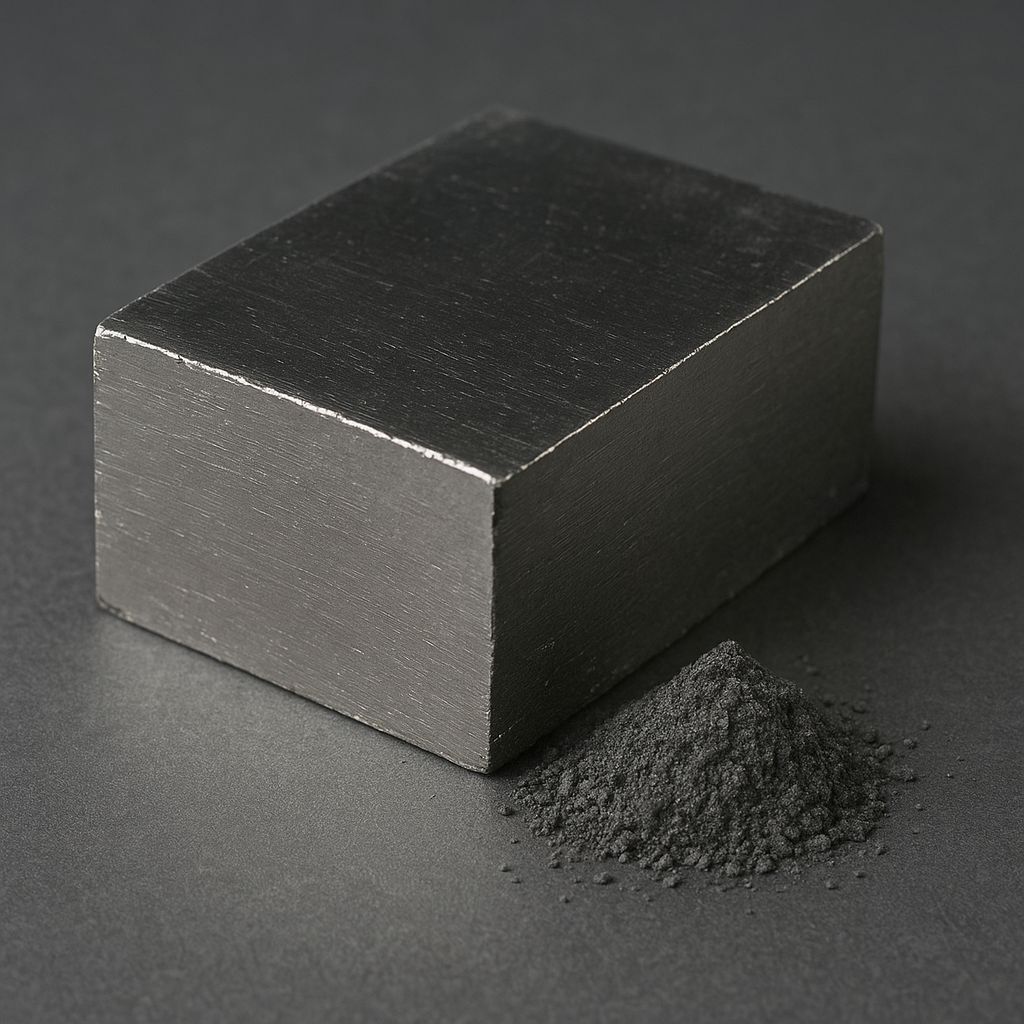

Fosforek indu (InP) to związek chemiczny, który od kilkudziesięciu lat należy do najważniejszych materiałów półprzewodnikowych wykorzystywanych w zaawansowanej elektronice i fotonice. Łączy w sobie właściwości umożliwiające efektywną emisję i detekcję światła, bardzo szybkie przełączanie sygnałów elektrycznych oraz pracę w wymagającym środowisku, np. w komunikacji światłowodowej na duże odległości. Dzięki tym cechom stał się fundamentem wielu technologii współczesnego internetu, infrastruktury telekomunikacyjnej, radarów, czujników oraz laboratoriów badających zjawiska kwantowe.
Właściwości fizyczne i chemiczne fosforku indu
Fosforek indu jest związkiem binarnym z grupy III-V, zbudowanym z atomów indu (III grupa układu okresowego) oraz fosforu (V grupa). Krystalizuje w strukturze typu blende cynkowej, podobnie jak arsenek galu (GaAs). Ta regularna sieć krystaliczna zapewnia bardzo dobre własności elektronowe, a jednocześnie umożliwia tworzenie różnorodnych heterostruktur, w których łączy się InP z innymi półprzewodnikami o zbliżonych parametrach sieciowych.
Jedną z kluczowych cech fosforku indu jest jego przerwa energetyczna (bandgap). InP ma bezpośrednią przerwę energetyczną, co oznacza, że minimum pasma przewodnictwa i maksimum pasma walencyjnego znajdują się w tym samym punkcie przestrzeni odwrotnej. Tego typu struktura pasmowa sprzyja efektywnej rekombinacji promienistej elektron–dziura, czyli emisji fotonów. Bezpośrednia przerwa czyni z fosforku indu doskonały materiał do budowy diod laserowych, diod elektroluminescencyjnych oraz fotodetektorów pracujących w zakresie bliskiej podczerwieni.
W praktyce zastosowań telekomunikacyjnych InP jest szczególnie ceniony, ponieważ pozwala na projektowanie struktur półprzewodnikowych emitujących i detektujących światło w pasmach o długości fali około 1,3 µm i 1,55 µm. To właśnie w tym zakresie transmisja w światłowodach jest najefektywniejsza – minimalne tłumienie i dyspersja. Dlatego fosforek indu oraz jego stopy, takie jak InGaAsP czy InAlAs, stały się podstawą aktywnych elementów światłowodowych systemów komunikacyjnych.
Istotne są również parametry transportu ładunku. Nośniki w InP cechują się relatywnie wysoką ruchliwość, szczególnie elektrony. Wysoka ruchliwość przekłada się na krótkie czasy przełączania i możliwość pracy urządzeń w bardzo wysokich częstotliwościach, co wykorzystuje się w szybkich wzmacniaczach, przemiennikach częstotliwości oraz w układach działających w paśmie mikrofal i fal milimetrowych.
Fosforek indu można domieszkować zarówno typu n, jak i typu p, co umożliwia tworzenie klasycznych struktur p–n, a także bardziej złożonych heterozłączy i struktur z kwantowym ograniczeniem nośników. Do domieszkowania typu n stosuje się często siarkę, selen lub krzem, natomiast domieszkowanie typu p realizowane jest przykładowo cynkiem lub magnezem. Kontrola koncentracji domieszek pozwala precyzyjnie kształtować profil przewodnictwa w cienkich warstwach materiału.
Ważnym parametrem technologicznego wykorzystania InP jest jego stała sieciowa, która jest zbliżona do niektórych innych półprzewodników III-V. Dzięki temu możliwe jest epitaksjalne osadzanie warstw związków takich jak InGaAs, InGaAsP czy InAlAs na podłożach InP z minimalnym naprężeniem sieciowym. Z kolei różnice w przerwach energetycznych i stałych sieciowych pozwalają inżynierom projektować heterostruktury o ściśle kontrolowanych właściwościach opto- i elektronicznych, w tym studnie kwantowe i kropki kwantowe.
Metody wytwarzania fosforku indu i struktur na jego bazie
Droga od prostych pierwiastków indu i fosforu do zaawansowanych struktur epitaksjalnych wykorzystywanych w laserach i detektorach wymaga szeregu wysoce specjalistycznych procesów. Produkcja obejmuje zarówno wytwarzanie monokryształów InP używanych jako podłoża, jak i osadzanie cienkich warstw heterostruktur.
Synteza monokryształów i podłoży InP
Podstawę większości urządzeń opartych na fosforku indu stanowią monokrystaliczne podłoża, na których następnie rosną cienkie warstwy epitaksjalne. Podłoża InP otrzymuje się zazwyczaj metodą wzrostu z fazy ciekłej lub z fazy gazowej pod wysokim ciśnieniem fosforu.
Jedną z klasycznych metod jest technika Bridgmana lub Czochralskiego przystosowana do specyfiki fosforku introdu. Ind i fosfor reagują ze sobą w wysokiej temperaturze, tworząc fosforek indu. Proces ten wymaga ścisłej kontroli ciśnienia par fosforu, ponieważ fosfor jest pierwiastkiem lotnym i jego utrata prowadzi do powstania defektów struktury i zmiany składu stechiometrycznego. Zastosowanie wysokociśnieniowych pieców wiąże się z dodatkowymi wyzwaniami technologicznymi, ale pozwala uzyskać kryształy o niskiej gęstości defektów.
Podłoża InP dostępne są w różnych orientacjach krystalograficznych (np. (100), (111)A, (111)B), grubościach i średnicach (od kilkudziesięciu do ponad 150 mm). Wybór orientacji wpływa na sposób wzrostu epitaksjalnego, własności powierzchni, a także na charakter domieszkowania i przebieg procesów litografii.
Kontrola jakości podłoży jest kluczowa dla dalszych etapów. Stosuje się techniki takie jak dyfrakcja promieni rentgenowskich (XRD) do oceny stałej sieciowej, mikroskopię optyczną i elektronową do sprawdzania defektów, oraz pomiary elektryczne do określania koncentracji domieszek i ruchliwości nośników.
Epitaksja z fazy gazowej (MOVPE) i epitaksja z wiązek molekularnych (MBE)
Najważniejsze struktury urządzeń na bazie fosforku indu powstają poprzez epitaksjalny wzrost cienkich warstw na przygotowanych podłożach. Dwie najczęściej stosowane techniki to epitaksja z fazy gazowej z użyciem związków metaloorganicznych (MOVPE, MOCVD) oraz epitaksja z wiązek molekularnych (MBE).
W epitaksji MOVPE do reaktora wprowadza się gazy prekursorowe zawierające ind (np. trimetyloind – TMIn) oraz fosfor (fosfina – PH3) wraz z gazem nośnym, najczęściej wodorem lub azotem. Na gorącym podłożu zachodzi rozkład związków metaloorganicznych i osadzanie atomów na powierzchni, gdzie w wyniku dyfuzji powierzchniowej tworzy się dobrze uporządkowana warstwa krystaliczna. Odpowiedni dobór temperatury, ciśnienia, przepływu gazów oraz składu prekursorów pozwala otrzymywać bardzo precyzyjne profile domieszkowania i grubości warstw, często rzędu pojedynczych nanometrów.
Technika MBE korzysta natomiast z ultra-wysokiej próżni oraz wiązek atomów lub prostych cząsteczek, które docierają do powierzchni podłoża praktycznie bez rozpraszania. Źródła w postaci pieców Knudsena odparowują czysty ind oraz związki fosforu, a strumień tych składników jest precyzyjnie kontrolowany. MBE pozwala na budowę niezwykle złożonych heterostruktur, w tym kwantowych studni, superkrat oraz kropek kwantowych, z wyjątkowo ostrymi granicami międzywarstwowymi. Często wykorzystuje się ją w badaniach naukowych i zaawansowanych prototypach.
W obu technikach epitaksjalnych możliwe jest formowanie stopów trójskładnikowych i czteroskładnikowych, np. InGaAs, InGaAsP, InAlAs, poprzez jednoczesne dozowanie indiu, galu, glinu oraz arsenu czy fosforu. Precyzyjna kontrola składu prowadzi do strojenia przerwy energetycznej oraz stałej sieciowej, co jest kluczowe dla osiągnięcia pożądanej długości fali emisji lub detekcji oraz minimalizacji naprężeń mechanicznych.
Domieszkowanie i kontrola właściwości elektrycznych
Poza samym wzrostem warstw niezwykle istotne jest kontrolowane wprowadzanie domieszek. Techniki MOVPE i MBE umożliwiają wprowadzanie domieszkowania in situ, czyli w trakcie wzrostu, poprzez dodanie odpowiednich prekursorów domieszek. Przykładowo, do uzyskania przewodnictwa typu p można użyć prekursorów zawierających cynk, natomiast dla przewodnictwa typu n wprowadza się związki siarki lub selenu.
Precyzyjne domieszkowanie pozwala tworzyć struktury abrupt p–n, warstwy o stopniowo zmieniającej się koncentracji nośników, a także kanały o wysokiej ruchliwości, w których elektrony są zamknięte kwantowo. W późniejszych etapach, przy wytwarzaniu urządzeń, stosuje się dodatkowe techniki dopasowywania własności elektrycznych, takie jak implantacja jonów czy wygrzewanie w kontrolowanej atmosferze.
Litografia, trawienie i montaż układów
Po uzyskaniu odpowiednich heterostruktur epitaksjalnych rozpoczyna się etap mikro- i nanofabrykacji. Wzory struktur elektronicznych i fotonicznych przenosi się na powierzchnię za pomocą litografii optycznej, litografii elektronowej lub litografii z użyciem promieniowania UV o krótkiej długości fali.
W zależności od projektu stosuje się trawienie mokre w odpowiednich roztworach chemicznych lub trawienie suche w plazmie, aby formować żebra falowodów optycznych, obszary aktywne laserów, kontakty do tranzystorów HEMT czy MESFET oraz różne typy rezonatorów. Na tym etapie kluczową rolę odgrywa także depozycja metalicznych warstw kontaktowych, z których wykonuje się elektrody i ścieżki przewodzące – przy użyciu metod takich jak naparowywanie próżniowe czy rozpylanie katodowe (sputtering).
Po wycięciu pojedynczych struktur z płytki (tzw. chipów) następuje montaż na podłożach nośnych, okablowanie (wire bonding) oraz hermetyzacja w obudowach chroniących przed czynnikami środowiskowymi. Dla urządzeń wysokiej mocy lub pracujących przy dużych częstotliwościach istotne jest również odpowiednie zarządzanie ciepłem, co wymaga stosowania podłoży o wysokiej przewodności termicznej oraz projektowania ścieżek cieplnych.
Zastosowania fosforku indu w elektronice, fotonice i nowoczesnym przemyśle
Fosforek indu stał się jednym z filarów współczesnych technologii komunikacyjnych, czujnikowych i obronnych. Jego unikalne połączenie właściwości elektrycznych i optycznych umożliwia projektowanie urządzeń, które trudno zastąpić innymi materiałami, takimi jak tradycyjny krzem czy nawet arsenek galu.
Telekomunikacja światłowodowa i internet
Najbardziej znanym obszarem zastosowań InP jest optyczna telekomunikacja dalekiego zasięgu. W systemach transmisji danych o bardzo wysokiej przepływności wykorzystuje się komponenty pracujące w tzw. oknach transmisyjnych światłowodu, szczególnie w oknie 1,55 µm. W tym zakresie minimalizuje się zarówno tłumienie, jak i dyspersję, co pozwala przesyłać sygnały na setki, a nawet tysiące kilometrów bez regeneracji.
Na bazie fosforku indu powstają półprzewodnikowe diody laserowe o dużej mocy i wąskiej linii emisyjnej, modulatory elektrooptyczne, wzmacniacze optyczne (SOA – semiconductor optical amplifier) oraz fotodiody lawinowe (APD). Urządzenia te często integruje się monolitycznie na jednym chipie InP, uzyskując złożone układy fotoniczne zdolne do generacji, modulacji, wzmacniania i detekcji sygnałów optycznych.
Wraz z rozwojem sieci telekomunikacyjnych kolejnych generacji rośnie zapotrzebowanie na coraz szybsze i bardziej energooszczędne układy. InP umożliwia budowę modulatorów i fotodetektorów pracujących w pasmach 40 Gb/s, 100 Gb/s, a także wyższych, co napędza rozwój podmorskich łączy internetowych, sieci szkieletowych i centrów danych. Znaczenie gospodarcze tych zastosowań jest ogromne, ponieważ od niezawodności i przepustowości infrastruktury optycznej zależy funkcjonowanie globalnej gospodarki cyfrowej.
Radary, systemy mikrofalowe i komunikacja bezprzewodowa
Wysoka ruchliwość nośników w InP sprzyja projektowaniu bardzo szybkich tranzystorów, w tym tranzystorów HEMT (High Electron Mobility Transistor) oraz HBT (Heterojunction Bipolar Transistor) na bazie heterostruktur InP/InGaAs/InAlAs. Takie elementy aktywne są wykorzystywane w układach działających w paśmie mikrofal, fal milimetrowych, a nawet subterahercowych.
W praktyce fosforek indu jest obecny w wysokoczułych odbiornikach radarowych, systemach łączności satelitarnej, radiolokacji pogodowej i lotniczej oraz w nowoczesnych systemach komunikacji bezprzewodowej o bardzo szerokim paśmie. Urządzenia oparte na InP zapewniają niski poziom szumów, wysokie wzmocnienie i stabilność pracy przy dużych częstotliwościach. To przekłada się na lepsze rozpoznawanie sygnałów, większy zasięg radarów oraz bardziej efektywne zarządzanie widmem częstotliwości.
W obszarze infrastruktury 5G i przyszłych systemów 6G, pracujących w pasmach fal milimetrowych, InP konkuruje z takimi materiałami jak GaN czy GaAs. Jego przewagą jest możliwość łączenia doskonałych parametrów wysokoczęstotliwościowych z funkcjonalnością optyczną, co otwiera drogę do zintegrowanych systemów radio-optycznych, w których sygnały są przetwarzane zarówno w domenie elektrycznej, jak i optycznej.
Detektory podczerwieni i systemy obrazowania
Fosforek indu oraz jego stopy są szeroko stosowane w detektorach promieniowania bliskiej podczerwieni, np. w zakresie 1–3 µm. Szczególnie popularne są struktury InGaAs na podłożach InP, które zapewniają wysoką czułość, niskie szumy i możliwość pracy w temperaturze pokojowej lub tylko nieznacznie obniżonej.
Kamery i matryce detekcyjne oparte na InP/InGaAs znajdują zastosowanie w nadzorze przemysłowym, monitoringu infrastruktury krytycznej, inspekcji optycznej, medycynie, spektroskopii oraz w systemach wojskowych. Obserwacja w bliskiej podczerwieni umożliwia „widzenie” przez mgłę, dym, niektóre materiały półprzezroczyste, a także analizę składu chemicznego substancji na podstawie ich charakterystycznych pasm absorpcyjnych.
Detektory InP są również stosowane w technologii LiDAR (Light Detection and Ranging), umożliwiającej tworzenie trójwymiarowych map otoczenia. Rozwiązania te są rozwijane m.in. w kontekście autonomicznych pojazdów, systemów bezpieczeństwa oraz robotyki. Wysoka szybkość odpowiedzi układów InP pozwala konstruować LiDAR-y o dużej rozdzielczości czasowej, co przekłada się na dokładne pomiary odległości i prędkości.
Fotonika zintegrowana i układy hybrydowe
W ostatnich latach szczególnego znaczenia nabiera fotonika zintegrowana, w której różne komponenty optyczne – lasery, modulatory, detektory, rozdzielacze sygnałów – są integrowane na jednym chipie, podobnie jak w elektronice zintegrowanej. Fosforek indu jest jednym z głównych materiałów dla tego typu układów, głównie w pasmach telekomunikacyjnych.
Coraz częściej tworzy się też hybrydowe platformy łączące InP z krzemem. Krzemowe falowody zapewniają wysoką integrację i niski koszt, natomiast InP dostarcza aktywnych elementów optycznych, które trudno byłoby zrealizować w samym krzemie ze względu na jego pośrednią przerwę energetyczną. Takie hybrydowe układy umożliwiają powstanie szybkich transceiverów optycznych montowanych bezpośrednio w serwerach i przełącznikach centrów danych.
Fotoniczne układy scalone na bazie InP odgrywają rolę w systemach przełączania optycznego, wzmacniania sygnałów, filtracji częstotliwości oraz w bardziej niszowych zastosowaniach, jak analogowe przetwarzanie sygnałów w dziedzinie optycznej. Z ekonomicznego punktu widzenia umożliwiają zmniejszenie rozmiarów, poboru mocy i kosztów systemów telekomunikacyjnych, co ma bezpośrednie przełożenie na operacyjne wydatki operatorów sieci.
Znaczenie gospodarcze i łańcuch dostaw
Rynek urządzeń opartych na fosforku indu obejmuje szerokie spektrum produktów: od elementów aktywnych infrastruktury światłowodowej, przez komponenty radarowe i satelitarne, aż po specjalistyczne czujniki i moduły fotoniczne. Ich wartość mierzona jest nie tylko bezpośrednią sprzedażą, lecz także wpływem na inne sektory gospodarki, takie jak transport, energetyka, finanse, handel elektroniczny czy przemysł obronny.
Produkcja InP jest jednak bardziej skomplikowana i kosztowna niż produkcja krzemu. Wymaga zaawansowanych instalacji wysokociśnieniowych, precyzyjnych reaktorów epitaksjalnych oraz surowych standardów bezpieczeństwa przy obchodzeniu się z toksycznymi gazami, np. fosfiną. To powoduje wysokie bariery wejścia na rynek i skupienie produkcji w rękach stosunkowo niewielkiej liczby wyspecjalizowanych przedsiębiorstw.
Z punktu widzenia strategicznego istotny jest również dostęp do surowców. Ind należy do grupy pierwiastków uważanych za krytyczne z powodu ograniczonych zasobów i skoncentrowanych geograficznie złóż. Znaczna część indu pozyskiwana jest jako produkt uboczny wydobycia i przetwarzania rud cynku. Wahania popytu na cynk, polityka surowcowa państw oraz rozwój innych zastosowań indu (np. w panelach dotykowych czy wyświetlaczach) wpływają na dostępność i cenę tego pierwiastka.
Wiele krajów widzi w technologiach opartych na InP obszar wymagający szczególnej troski z punktu widzenia bezpieczeństwa gospodarczego i obronnego. Komponenty wykorzystywane w systemach wojskowych, satelitarnych i telekomunikacyjnych często podlegają kontrolom eksportowym. Z tego względu rozwój krajowych zdolności produkcyjnych w obszarze fosforku indu staje się elementem szerszych strategii przemysłowych i technologicznych.
Bezpieczeństwo, środowisko i przyszłe kierunki rozwoju
Praca z fosforkiem indu i jego prekursorami wiąże się z określonymi wyzwaniami w zakresie bezpieczeństwa i ochrony środowiska. Fosfina stosowana w procesach epitaksjalnych jest silnie toksyczna i palna, co wymusza wykorzystanie skomplikowanych systemów detekcji, wentylacji i neutralizacji. Również odpady procesowe zawierające związki fosforu i indu muszą być odpowiednio przetwarzane, aby zminimalizować ryzyko skażenia.
Z drugiej strony, trwałość i wydajność urządzeń InP może w dłuższej perspektywie przyczyniać się do ograniczania zużycia energii i zasobów. Bardzo szybkie i sprawne układy telekomunikacyjne oparte na InP zmniejszają straty w transmisji, redukują zapotrzebowanie na urządzenia pośredniczące oraz wspierają rozwój aplikacji cyfrowych, które zastępują mniej efektywne procesy analogowe w gospodarce.
Badania nad nowymi architekturami układów InP koncentrują się m.in. na miniaturyzacji i większym stopniu integracji, łączeniu elektroniki i fotoniki na jednym chipie, a także na wykorzystaniu unikalnych właściwości kwantowych heterostruktur. Kropki kwantowe na bazie InP są rozważane jako źródła pojedynczych fotonów do zastosowań w kryptografii kwantowej, a zaawansowane detektory InP mogą wspierać rozwój systemów rozproszonej metrologii czy komputerów kwantowych komunikujących się przez sieci światłowodowe.
Z punktu widzenia inżynierii materiałowej ważne są także wysiłki zmierzające do zmniejszenia kosztów podłoży InP, poprawy wydajności epitaksji oraz wprowadzenia technologii umożliwiających osadzanie struktur InP na tańszych podłożach alternatywnych, w tym na krzemie. Tego typu innowacje mogłyby znacząco obniżyć barierę ekonomiczną wdrażania rozwiązań opartych na fosforku indu i przyspieszyć ich upowszechnienie w kolejnych branżach.
