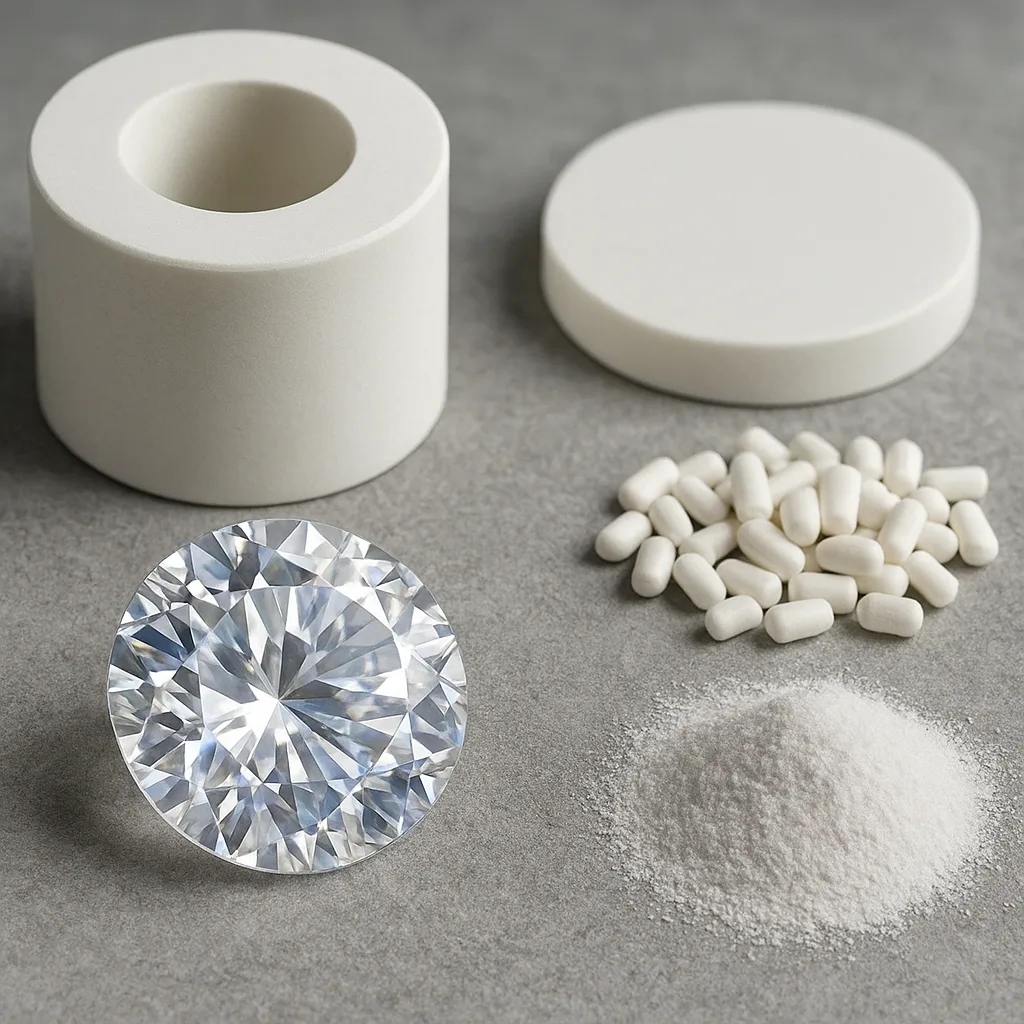

Cyrkonia należy do najbardziej fascynujących materiałów ceramicznych, jakie opracowano w drugiej połowie XX wieku. Łączy w sobie wysoką twardość i odporność chemiczną typową dla ceramik z niezwykle interesującymi zjawiskami fizycznymi, jak naprężenia ściskające wytwarzane podczas przemiany fazowej. Dzięki temu stanowi fundament konstrukcji odpornych na ścieranie, wysoką temperaturę oraz agresywne środowiska chemiczne, a jednocześnie może być stosowana w precyzyjnej biometrii i jubilerstwie. Zrozumienie natury cyrkonii – jej składu, procesów wytwarzania oraz pól zastosowań – pozwala lepiej dostrzec rolę ceramiki inżynierskiej w gospodarce i nowoczesnych technologiach.

Charakterystyka fizykochemiczna cyrkonii jako ceramiki inżynierskiej

Pod nazwą cyrkonia kryje się dwutlenek cyrkonu (ZrO₂), tlenkowa ceramika o strukturze krystalicznej, którą można modyfikować za pomocą domieszek. W czystej postaci ZrO₂ przyjmuje w temperaturze pokojowej strukturę monoklityczną, ale wraz ze wzrostem temperatury przechodzi kolejno w fazę tetragonalną i kubiczną. Te przejścia fazowe są ściśle związane z rozszerzalnością cieplną i objętościową materiału, co ma kluczowe znaczenie przy projektowaniu konstrukcji z cyrkonii.

Przemiany fazowe w cyrkonii są z natury odwracalne i towarzyszą im znaczne zmiany objętości. Gdy czysta cyrkonia stygnie z temperatur wysokich, dochodzi do przejścia z fazy tetragonalnej do monoklitycznej, czemu towarzyszy wzrost objętości rzędu kilku procent. Taki skok może powodować pękanie materiału, co historycznie ograniczało zastosowania ZrO₂. Przełom nastąpił wraz z odkryciem, że wprowadzenie odpowiednich domieszek tlenkowych pozwala stabilizować wysokotemperaturowe fazy w temperaturze pokojowej i kontrolować przemianę tetragonalną.

Najczęściej stosowane domieszki to tlenek itru (Y₂O₃), tlenek magnezu (MgO), tlenek wapnia (CaO) oraz tlenek ceru (CeO₂). Powstają w ten sposób różne odmiany cyrkonii stabilizowanej:

• cyrkonia częściowo stabilizowana itrem (Y-PSZ) – materiał o drobnoziarnistej mikrostrukturze z obecnością fazy tetragonalnej, która może ulegać naprężeniowo indukowanej przemianie,
• cyrkonia częściowo stabilizowana magnezem lub wapniem (Mg-PSZ, Ca-PSZ) – tradycyjnie stosowana tam, gdzie potrzebna jest duża odporność na szoki termiczne,
• cyrkonia stabilizowana cerem (Ce-TZP) – szczególnie interesująca w zastosowaniach mechanicznych, gdyż charakteryzuje się korzystnym kompromisem między wytrzymałością a odpornością na starzenie hydrotermiczne.

Jednym z najciekawszych zjawisk związanych z cyrkonią jest mechanizm tzw. wzmocnienia przez transformację (transformation toughening). W mikrostrukturze obecne są ziarna w metastabilnej fazie tetragonalnej. Gdy w materiale rozwija się pęknięcie i lokalnie rośnie naprężenie, niektóre z tych ziaren przechodzą do fazy monoklitycznej, której objętość jest większa. Powstające naprężenia ściskające działają przeciw kierunkowi rozprzestrzeniania pęknięcia, co zwiększa odporność na kruche pękanie. Dzięki temu cyrkonia jest jedną z nielicznych ceramik konstrukcyjnych, która osiąga wytrzymałość zginania w granicach 900–1500 MPa i odporność na pękanie istotnie wyższą niż u klasycznych materiałów ceramicznych, takich jak tlenek glinu.

Równocześnie cyrkonia zachowuje typowe cechy ceramiki technicznej: bardzo wysoką twardość, wysoką temperaturę topnienia (ponad 2600°C), odporność na korozję chemiczną i stabilność w agresywnych środowiskach. Cechuje się także niską przewodnością cieplną, co czyni ją jednym z najlepszych materiałów na warstwy izolacyjne w systemach narażonych na skrajne temperatury. Dobrze zaprojektowana mikrostruktura zapewnia również precyzyjną kontrolę współczynnika rozszerzalności cieplnej, co jest istotne np. przy łączeniu cyrkonii z metalami lub szkłem.

Odmienną, ale niezwykle ważną cechą jest możliwość uzyskania z cyrkonii ceramiki o wysokiej przewodności jonowej, szczególnie w wysokich temperaturach. Cyrkonia stabilizowana itrem (YSZ) jest standardowym elektrolitem stałym w ogniwach paliwowych typu SOFC (Solid Oxide Fuel Cell). W tych zastosowaniach materiał przewodzi głównie jony tlenu O²⁻, co umożliwia sprawną pracę ogniwa w temperaturach kilkuset stopni Celsjusza. To połączenie właściwości mechanicznych i specyficznych cech transportowych odróżnia cyrkonię od większości innych ceramik.

Technologie wytwarzania cyrkonii i kontrola mikrostruktury

Proces produkcji cyrkonii jako ceramiki inżynierskiej obejmuje wiele etapów: od syntezy proszku, przez jego formowanie, aż po spiekanie i ewentualną obróbkę końcową. Każdy z tych kroków wpływa na ostateczną mikrostrukturę, a tym samym na właściwości mechaniczne, cieplne i chemiczne materiału. Dobór parametrów technologicznych jest jednym z kluczowych zadań inżynierów ceramiki.

Syntezę proszków ZrO₂ najczęściej prowadzi się metodami mokrej chemii, umożliwiającymi uzyskanie bardzo drobnych i jednorodnych cząstek. Stosuje się m.in. strącanie z roztworów soli cyrkonu, sol–gel, współstrącanie z domieszkami tlenkowymi czy kontrolowaną hydrolizę związków organicznych cyrkonu. W wyniku tych procesów otrzymuje się mieszaninę tlenków, która po kalcynacji daje drobny, wysoko reaktywny proszek. Jego powierzchnia, rozkład wielkości cząstek i stopień aglomeracji mają fundamentalne znaczenie dla późniejszego spiekania.

Często już na etapie mokrym do układu wprowadza się precyzyjnie dobraną ilość domieszek Y₂O₃, MgO, CaO czy CeO₂. Dążenie do uzyskania równomiernego rozkładu domieszek w skali nanometrycznej jest istotne, ponieważ od jednorodności zależy stabilność fazowa, a zatem odporność materiału na pękanie i starzenie. W praktyce oznacza to stosowanie technologii mieszania intensywnego, mielenia kulowego, młynów planetarnych czy ultradźwiękowych metod rozbijania aglomeratów, by uzyskać proszek o możliwie równomiernej dystrybucji domieszek.

Formowanie wyrobów z cyrkonii odbywa się kilkoma metodami, dobieranymi zależnie od złożoności geometrii i wymagań końcowych. Do najpopularniejszych należą:

• prasowanie jednostronne lub izostatyczne na sucho – wykorzystywane przy prostych kształtach, takich jak płytki, krążki czy pierścienie; zapewnia dużą gęstość wsadu i powtarzalność,
• odlewanie taśmowe i odlewanie z zawiesiny (slip casting) – preferowane przy cienkich warstwach lub bardziej skomplikowanej geometrii, gdzie istotny jest stopień wypełnienia formy i minimalizacja defektów,
• formowanie wtryskowe proszków ceramicznych (CIM, PIM) – stosowane przy produkcji złożonych kształtek technicznych, np. komponentów medycznych czy elementów precyzyjnych mechanizmów; wykorzystuje mieszaninę proszku z polimerowym spoiwem, którą wtryskuje się do formy, a następnie usuwa spoiwo (debindering) przed spiekaniem,
• nowoczesne metody przyrostowe (AM, 3D printing) – rozwijane intensywnie w ostatnich latach, obejmujące m.in. spiekanie laserowe proszków (SLS) lub drukowanie z zawiesin, co otwiera drogę do tworzenia bardzo złożonych struktur wewnętrznych.

Kluczowym etapem jest spiekanie, czyli zagęszczanie proszku w podwyższonej temperaturze. W przypadku cyrkonii odbywa się ono zwykle w zakresie 1300–1600°C, w atmosferze kontrolowanej (często obojętnej lub redukującej), aby zapobiec nadmiernemu utlenianiu dodatków lub niekorzystnym reakcjom z piecem. W fazie spiekania dochodzi do wzrostu gęstości, zbliżania się porów i ich zanikania, a także do wzrostu ziaren. Zbyt szybkie lub niekontrolowane spiekanie może prowadzić do powstania nadmiernie grubych ziaren, co zmniejsza odporność na kruche pękanie i może obniżyć wytrzymałość.

Kontrola wielkości ziarna jest jednym z najważniejszych wyzwań w technologii cyrkonii. Drobnoziarnista ceramika z dominującą fazą tetragonalną zapewnia korzystne warunki dla mechanizmu wzmocnienia przez transformację. Jeżeli jednak ziarna przekroczą pewną krytyczną wielkość, mogą samoistnie przejść w fazę monoklityczną, prowadząc do wewnętrznych naprężeń oraz mikropęknięć. Zjawisko to ma szczególne znaczenie w materiałach dentystycznych, gdzie utrzymanie stabilności fazowej w wilgotnym środowisku jest kluczowe dla długotrwałej funkcjonalności uzupełnień.

Aby precyzyjnie modulować mikrostrukturę, stosuje się różnorodne techniki, w tym:

• spiekanie z udziałem pola elektrycznego, np. sintering spark plasma (SPS), umożliwiające skrócenie czasu obróbki i zachowanie bardzo drobnego ziarna,
• spiekanie dwustopniowe, w którym pierwszy etap przebiega w wyższej temperaturze, a drugi w niższej, co ogranicza dalszy wzrost ziaren przy zachowaniu wysokiej gęstości,
• dodatki ciekłofazowe (szkliwa, fazy szklano-ceramiczne), pozwalające obniżyć temperaturę spiekania, lecz wymagające starannego doboru, aby nie obniżyć odporności na pełzanie lub degradację chemiczną.

Po spiekaniu ceramika z cyrkonii często poddawana jest mechanicznej obróbce wykańczającej: szlifowaniu, polerowaniu lub precyzyjnemu frezowaniu. Ze względu na twardość i kruchość materiału wymaga to użycia narzędzi diamentowych oraz kontroli sił skrawania i temperatury, aby nie generować mikropęknięć ani nie destabilizować fazy tetragonalnej na powierzchni. W zastosowaniach medycznych i jubilerskich osiąga się dzięki temu wysoki połysk, zbliżony wizualnie do naturalnego diamentu lub szkliwa zębowego.

Istotna jest także obróbka powierzchni w sensie chemicznym i strukturalnym. W wielu przypadkach powierzchnię cyrkonii modyfikuje się, aby poprawić adhezję warstw pośrednich, np. szkliw lub kompozytów, albo by zwiększyć bioaktywność i zdolność osteointegracji w implantologii. Stosuje się m.in. piaskowanie, trawienie kwasowe, nanoszenie cienkich warstw bioaktywnych (np. z fosforanów wapnia) czy też zaawansowane powłoki funkcyjne nakładane metodami PVD lub CVD.

Zastosowania cyrkonii w przemyśle, medycynie i technologiach zaawansowanych

Ceramika na bazie cyrkonii znalazła zastosowanie w bardzo wielu branżach, od metalurgii, przez energetykę, motoryzację, aż po medycynę, elektronikę i jubilerstwo. Tak szeroki zakres wynika z unikalnego zestawu cech: wysokiej twardości, odporności na ścieranie, dobrej wytrzymałości mechanicznej, stabilności chemicznej oraz specyficznych właściwości transportowych. W wielu przypadkach cyrkonia zastępuje tradycyjne metale, kompozyty czy inne ceramiki, oferując dłuższą żywotność lub lepszą funkcjonalność.

W przemyśle metalurgicznym cyrkonia jest od dawna stosowana w materiałach ogniotrwałych i wyłożeniach pieców wysokotemperaturowych. Jej niska przewodność cieplna oraz wysoka temperatura topnienia czynią ją idealnym składnikiem dla wyłożeń w piecach do topienia metali nieszlachetnych i szlachetnych, w odlewnictwie precyzyjnym oraz w procesach, w których wymagana jest kontrola wymiany ciepła. Cyrkonia częściowo stabilizowana (PSZ) charakteryzuje się dobrą odpornością na szoki termiczne, co ogranicza ryzyko pęknięć przy gwałtownych zmianach temperatury, typowych dla procesów przemysłowych.

Znacząca część rynku cyrkonii związana jest z przemysłem chemicznym. Dzięki odporności na korozję i stabilności w agresywnych środowiskach materiał ten wykorzystywany jest do budowy dysz, zaworów, tłoków, pierścieni uszczelniających oraz elementów pomp, zwłaszcza narażonych na ścierające zawiesiny lub silnie utleniające mieszaniny. W porównaniu z metalami, cyrkonia często zapewnia kilkukrotnie dłuższy czas eksploatacji bez konieczności wymiany, co przekłada się na mniejsze przestoje i niższe koszty utrzymania ruchu. Z uwagi na to rośnie znaczenie ekonomiczne tego materiału zwłaszcza w branżach, gdzie przestoje instalacji są bardzo kosztowne.

Jednym z najbardziej dynamicznie rozwijających się obszarów zastosowań cyrkonii jest medycyna, a szczególnie stomatologia i implantologia. Cyrkonia stabilizowana itrem (Y-TZP) stała się podstawowym materiałem na korony, mosty i wkłady implantologiczne. Łączy w sobie wysoką wytrzymałość mechaniczną, odporność na pękanie oraz korzystne właściwości estetyczne: wysoką przepuszczalność światła, barwę zbliżoną do naturalnych tkanek zęba i możliwość precyzyjnego dopasowania do kształtu uzębienia za pomocą systemów CAD/CAM. Pacjenci doceniają także fakt, że cyrkonia jest materiałem bioobojętnym, wolnym od jonów metali takich jak nikiel, które mogą powodować reakcje alergiczne.

Implanty wykonane z cyrkonii wykazują dobrą osteointegrację, czyli zdolność do trwałego połączenia z tkanką kostną. Jest to szczególnie istotne w implantologii szczękowej, gdzie wymagane jest połączenie wytrzymałości mechanicznej z biokompatybilnością. W porównaniu z tradycyjnym tytanem, cyrkonia oferuje lepszy efekt estetyczny, zwłaszcza w odcinku przednim, ponieważ nie powoduje prześwitywania szarości metalu przez cienkie dziąsła. Zastosowanie ceramiki w miejsce metalu zmniejsza także ryzyko powstawania korozji galwanicznej w obecności innych implantów lub wypełnień.

Cyrkonia odgrywa także istotną rolę w technologiach energetycznych. W wysokotemperaturowych ogniwach paliwowych SOFC cyrkonia stabilizowana itrem jest standardowym materiałem na elektrolit stały. Dzięki wysokiej przewodności jonowej tlenu pozwala na efektywną konwersję energii chemicznej paliwa (np. gazu ziemnego, wodoru czy biogazu) w energię elektryczną przy sprawnościach przewyższających klasyczne technologie spalania. Rozwój ogniw paliwowych tego typu może w dłuższej perspektywie istotnie wpłynąć na sektor energetyki rozproszonej, mikrosieci i zasilania awaryjnego, a tym samym podnieść znaczenie gospodarcze materiałów na bazie cyrkonii.

W przemyśle motoryzacyjnym cyrkonia klasyczna znajduje zastosowanie m.in. w czujnikach tlenu (sondach lambda), które monitorują skład spalin i pozwalają regulować pracę silnika tak, by utrzymać optymalny stosunek paliwa do powietrza. Elektrolit z YSZ przewodzi jony tlenu, a różnica stężeń tlenu po obu stronach elementu generuje napięcie elektryczne zgodnie z równaniem Nernsta. Czujniki te są kluczowe dla ograniczania emisji spalin i spełnienia rygorystycznych norm środowiskowych, co nadaje cyrkonii istotne znaczenie w kontekście polityki klimatycznej i regulacji dotyczących transportu.

Nie sposób pominąć zastosowań jubilerskich, gdzie kryształy cyrkonii (tzw. cubic zirconia) są popularnym substytutem diamentów. Choć w tym przypadku używa się terminologicznie specyficznej odmiany o przewadze fazy kubicznej, materiał wciąż bazuje na ZrO₂ stabilizowanym odpowiednimi domieszkami. Wysoki współczynnik załamania światła, duży połysk i dyspersja zbliżona do diamentu czynią z cyrkonii atrakcyjny kamień syntetyczny. Wytwarzanie takich kryształów wymaga jednak innych metod niż klasyczna produkcja ceramiki technicznej, często wykorzystuje się procesy topienia w tyglu łukowym lub metodę skulling, aby uzyskać jednorodne i wolne od pęknięć monokryształy.

Coraz większe znaczenie mają też zastosowania cyrkonii w elektronice i technice próżniowej. Z uwagi na wysoką stałą dielektryczną oraz stabilność termiczną materiał ten jest wykorzystywany w kondensatorach ceramicznych, izolatorach wysokiego napięcia oraz systemach czujników pracujących w trudnych warunkach, takich jak turbosprężarki, komory spalania czy piece hutnicze. W układach mikroelektronicznych cyrkonia bywa składnikiem wielowarstwowych struktur, w których łączy się ją z innymi tlenkami, aby uzyskać pożądane właściwości elektryczne i termomechaniczne.

Warto również wspomnieć o roli cyrkonii w technologii powłok barierowych (thermal barrier coatings, TBC). Cienkie warstwy ZrO₂ stabilizowanej itrem nakłada się na elementy turbin gazowych, łopatki silników odrzutowych i inne części narażone na ekstremalne temperatury. Taka powłoka redukuje strumień cieplny docierający do metalowego podłoża, co pozwala zwiększyć temperaturę pracy silnika, a tym samym jego sprawność. Rozwój TBC z udziałem cyrkonii ma bezpośredni wpływ na efektywność energetyczną lotnictwa i energetyki gazowej, co przekłada się na koszty paliwa i emisje CO₂.

Znaczenie gospodarcze cyrkonii rośnie również ze względu na jej rolę w technologiach proekologicznych. Oprócz udziału w ograniczaniu emisji spalin samochodowych i poprawie sprawności turbin, cyrkonia uczestniczy w rozwoju systemów magazynowania energii i konwersji paliw alternatywnych. Ogniwa SOFC, sensory dla przemysłu chemicznego i energetycznego oraz nowe generacje katalizatorów wykorzystujących nośniki z ZrO₂ i jego mieszanin stanowią istotny rynek dla producentów tej ceramiki. Dodatkowo, ze względu na trwałość i odporność na zużycie, komponenty z cyrkonii mogą zmniejszać zużycie surowców i ilość odpadów w wielu dziedzinach przemysłu.

Równocześnie pojawiają się nowe, mniej oczywiste kierunki rozwoju. Nanokrystaliczna cyrkonia, kompozyty cyrkonii z innymi tlenkami (np. z tlenkiem glinu w tzw. ceramice ZTA – zirconia toughened alumina) oraz materiały laminowane z warstwą z cyrkonii są intensywnie badane w laboratoriach. Celem jest dalsze zwiększanie odporności na pękanie, wydłużenie żywotności komponentów oraz dostosowanie właściwości do bardzo specyficznych wymagań, jak np. przeźroczystość optyczna połączona z wysoką wytrzymałością mechaniczną. Zastosowania takich materiałów mogą obejmować okna ochronne, elementy optyki precyzyjnej czy specjalistyczne osłony w przemyśle kosmicznym.

Nie bez znaczenia pozostają również kwestie ekonomiczne związane z dostępnością surowca. Głównym źródłem cyrkonu (ZrSiO₄), z którego pozyskuje się ZrO₂, są piaski cyrkonowe występujące m.in. w Australii, RPA, USA czy Brazylii. Produkcja cyrkonii zależy więc od rynku surowców mineralnych oraz technologii ich przerobu. Wzrost zapotrzebowania na cyrkonię w sektorach wysokich technologii zwiększa zainteresowanie optymalizacją procesów wydobywczych i recyklingiem odpadów ceramicznych. Odzysk cyrkonii z zużytych materiałów ogniotrwałych czy komponentów przemysłowych może stać się jednym z ważniejszych kierunków działań w duchu gospodarki obiegu zamkniętego.

Rozwój technologii wytwarzania cyrkonii, rosnące liczby zastosowań i ścisłe powiązanie z branżami o wysokiej wartości dodanej – od medycyny przez energetykę po przemysł lotniczy – sprawiają, że ceramika cyrkonowa utrwala swoją pozycję jako materiał strategiczny. Stanowi przykład, jak inżynieria materiałowa przekształca klasyczną ceramikę w zaawansowany materiał konstrukcyjny o znaczeniu wybiegającym daleko poza tradycyjne pojęcie „wyrobów ogniotrwałych”. Zrozumienie jej właściwości, procesów wytwarzania i wyzwań związanych z eksploatacją pozostanie jednym z kluczowych zadań inżynierów i naukowców pracujących nad nową generacją rozwiązań technologicznych.
